Bevor Sie ein Angebot anfordern, entscheiden Sie, was Sie tatsächlich kaufen: Rohrmaterial, das maschinell zu einer Komponente verarbeitet wird, oder druckfestes Rohr, das für den Transport von Flüssigkeiten bestimmt ist. Geben Sie dann den Außendurchmesser, den Innendurchmesser, die Länge, den Umfang des fertigen Teils, die Servicebedingungen, die Menge, die Prüfanforderungen und die Dokumentation an. Diese Unterscheidung verhindert den teuersten RFQ-Fehler – die Behandlung eines halbfertigen technischen Kunststoffprofils, als wäre es eine zertifizierte Rohrleitungssystemkomponente.
Entscheiden Sie zunächst, ob die Anwendung halbfertige Rohre oder druckbelastete Prozessrohre benötigt

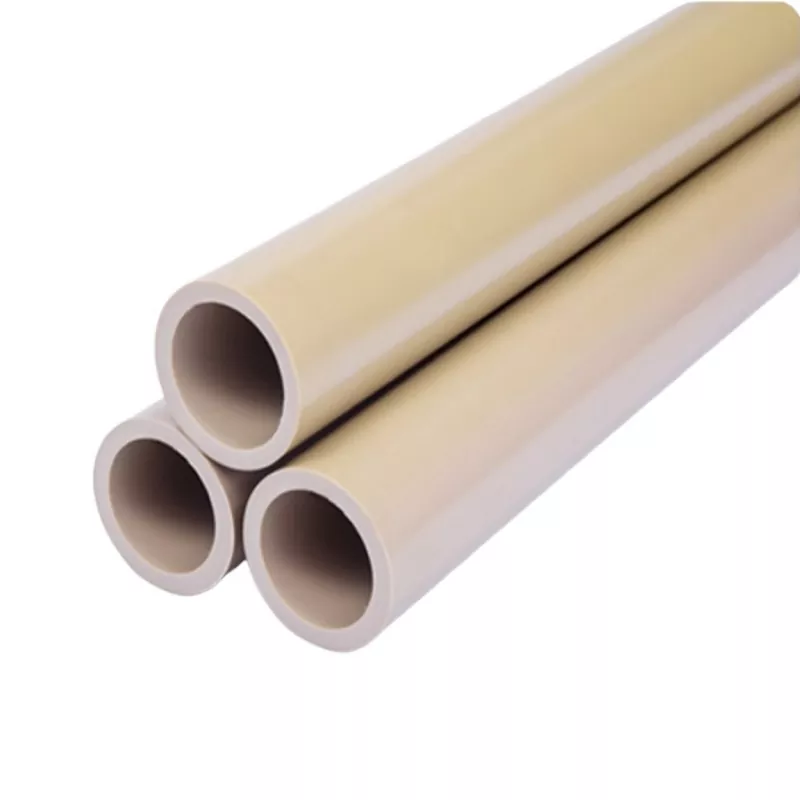

Am meistenPEEK GF30-RohreAls Halbzeuge werden dickwandige Rohre verkauft, aus denen Buchsen, Hülsen, Isolierkörper, Verschleißteile und Strukturteile gefertigt werden. Das Wort „Rohr“ beschreibt die Geometrie; Es wird nicht automatisch eine Druckstufe ermittelt.
Wenn das Produkt unter Druck stehendes Gas oder eine unter Druck stehende Flüssigkeit enthält, benötigt Ihre Anfrage mehr als nur Abmessungen. Geben Sie das Medium, die Betriebs- und Stauchtemperaturen, den Normaldruck, die Druckzyklen, die Verbindungskonstruktion, die erforderlichen Konstruktionsvorschriften und die Abnahmeprüfung an. Fragen Sie, ob der Lieferant Druckdaten für die genaue Sorte, Größe und Temperatur bereitstellen kann. Ohne diese Beweise behandeln Sie das Material alsPEEK GF30-Rohrschaft, nicht als zugelassene Prozessrohrleitung. Dies ist besonders im Chemiebereich wichtig, wo Permeation, Spannung, Temperatur und Verbindungsdesign den Ausfall bestimmen können, selbst wenn das Polymer selbst der Flüssigkeit widersteht.
Übersetzen Sie die Zeichnung in eine eindeutige Außen-, Innen-, Wand-, Längen- und Fertigteilhülle
Senden Sie eine kontrollierte Zeichnung statt eines markierten Screenshots. Es sollte Einheiten, Zeichnungsnummer, Revision, Projektionsmethode und jede kritische Oberfläche angeben. Außendurchmesser und Innendurchmesser direkt angeben; Erwarten Sie nicht, dass der Lieferant eines von einer nominalen Wand ableitet. Berücksichtigen Sie Schnittlängen-, Geradheits- oder Konzentrizitätsanforderungen, sofern funktionsfähig, und legen Sie fest, welche Oberflächen im Lieferzustand verbleiben.
Ebenso wichtig ist der Fertigteilumschlag. Zeigen Sie den größten fertigen Außendurchmesser, den kleinsten fertigen Innendurchmesser, Schultern, Nuten, Gewinde und Bezugsflächen an, die in den bestellten Rohling passen müssen. Ein Rohr kann den Nennabmessungen entsprechen, aber zu wenig Material übrig lassen, um Unrundheiten, Oberflächenunregelmäßigkeiten oder abgesägte Enden zu beseitigen.
Normalisieren Sie die verfügbaren Größen als Außendurchmesser × Innendurchmesser, von Φ20 × Φ15 bis Φ458 × Φ404, mit Lagerlängen von 1000 mm und 3000 mm
Ideal Plastic listet AD × ID-Kombinationen von Φ20 × Φ15 bis Φ458 × Φ404 mit Längen von 1000 mm und 3000 mm auf. Verwenden Sie dieselbe Konvention in der Angebotsanfrage und kennzeichnen Sie die Einheiten als Millimeter. Die Endpunkte beschreiben den veröffentlichten Bereich; Sie bedeuten nicht, dass jede mögliche Paarung von Außendurchmesser und Innendurchmesser Standardware ist. Bestätigen Sie die genaue Kombination über dasveröffentlichten PEEK GF30-Rohrgrößenbereich.
| RFQ-Feld | Was soll ich sagen? |
|---|---|
| Leere Abmessungen | Außendurchmesser × Innendurchmesser × Schnittlänge, alle mit Einheiten |
| Fertiger Umschlag | Maximaler fertiger Außendurchmesser, minimaler fertiger Innendurchmesser und kritische Merkmale |
| Lagerlänge | 1000 mm, 3000 mm oder vom Lieferanten zugeschnittene Stücke |
| Menge | Anzahl der Volllängen, Rohlinge oder Fertigteile |
| Kritische Geometrie | Konzentrizität, Geradheit, Endrechtwinkligkeit und Bezugsschema, sofern erforderlich |
Trennen Sie die Lagertoleranz von der Fertigteiltoleranz und bestätigen Sie die Bearbeitungszugabe vor der Bestellung
Auf der Produktseite ist eine Toleranz von ±0,02 mm angegeben, eine Angebotsanfrage sollte diesen Wert jedoch niemals wiederholen, ohne den Umfang festzulegen. Fragen Sie, welche Dimension es abdeckt, ob es sich um Standard-Lagerteile oder bearbeitete Teile handelt und unter welchen Messbedingungen. Außendurchmessertoleranz, Innendurchmessertoleranz, Wandvariation, Ovalität und Geradheit sind unterschiedliche Kontrollen.
Geben Sie für ein bearbeitetes Bauteil die Fertigtoleranzen separat an und lassen Sie sich vom Lieferanten eine angemessene Bearbeitungszugabe bestätigen. Bestellen Sie ein Near-Net-Rohr nicht nur aufgrund der Nennmaße. Glasgefülltes PEEK ist steif, aber Restspannung, Werkzeugdruck und Hitze, die während der Bearbeitung entstehen, können einen dünnen Abschnitt nach dem Materialabtrag noch bewegen.
Passen Sie 30 % glasfaserverstärktes PEEK an Temperatur, Lastrichtung, chemische Belastung und elektrische Belastung an
PEEK GF30 ist PEEK, das zu 30 % aus Glasfasern besteht. Die Verstärkung wird im Allgemeinen ausgewählt, um die strukturelle Steifigkeit zu erhöhen, die Kriechkontrolle zu verbessern und Dimensionsbewegungen im Vergleich zu ungefülltem PEEK zu reduzieren. Diese Vorteile machen die Definition der Anwendung nicht überflüssig.
Teilen Sie dem Lieferanten die Dauer- und Kurzzeittemperaturen, die Lastrichtung, die Lastdauer, die Zyklen, die passenden Materialien und den erwarteten Verschleiß mit. Nennen Sie bei chemischer Einwirkung die tatsächliche Flüssigkeit, die Konzentration, die Temperatur, die Einwirkzeit und ob mechanische Belastung vorliegt. „Chemikalienbeständig“ ist für eine Designgenehmigung zu weit gefasst. Identifizieren Sie bei elektrischen Teilen die erforderlichen dielektrischen, isolierenden und stromführenden Eigenschaften, anstatt davon auszugehen, dass sich das Verhalten des Basispolymers unverändert auf die gefüllte Verbindung überträgt.
Vergleichen Sie GF30 mit ungefülltem PEEK, wenn Steifigkeit, Wärmeausdehnung und Dimensionskontrolle ausschlaggebend für die Entscheidung sind
Wählen Sie GF30, wenn Steifigkeit, Kriechfestigkeit und Dimensionskontrolle bei Hitze im Mittelpunkt des Designs stehen. Ziehen Sie ungefülltes PEEK in Betracht, wenn Duktilität, Reinheit, Oberflächenbeschaffenheit oder weniger abrasives Bearbeitungsverhalten wichtiger sind. Glasfaser erhöht den Werkzeugverschleiß und kann eine andere bearbeitete Oberfläche erzeugen als ungefülltes Material. Es können auch richtungsabhängige Eigenschaften erstellt werden, die davon abhängen, wie das Rohrmaterial verarbeitet wurde.
Wählen Sie nicht aus einem generischen PEEK-Eigenschaftenblatt zwischen ihnen aus. Vergleichen Sie die Daten der tatsächlichen Qualitäten und fragen Sie bei dichten Baugruppen nach, ob der Wärmeausdehnungswert in einer für das Rohr und die fertige Komponente relevanten Richtung angegeben wird.
Validieren Sie Zugfestigkeit, Biegemodul, Wärmeausdehnung und chemische Beständigkeit anhand des sortenspezifischen Datenblatts
Ein nützliches Zitat identifiziert die genaue Verbindung und fügt ihr Datenblatt bei. Überprüfen Sie die Zugfestigkeit, den Biegemodul, die Dehnung, das thermische Verhalten, die Dichte und den Wärmeausdehnungskoeffizienten, überprüfen Sie aber auch die Prüfmethode, die Probenausrichtung und die Konditionierung. Ein einzelner Schlagzeilenwert kann von einer geformten Probe stammen, die keine bearbeitete Rohrwand darstellt.
Die chemische Kompatibilität erfordert eine ähnliche Disziplin. Fordern Sie sortenspezifische Nachweise bei einer Temperatur und Konzentration an, die Ihren Einsatzbedingungen nahekommen. Wenn ein Ausfall ein Sicherheits- oder Abschaltrisiko darstellen würde, planen Sie Anwendungstests mit produktionsrepräsentativem Material. Veröffentlichte Resistenztabellen sind Screening-Tools; Sie berücksichtigen nicht jede Kombination aus Stress, Flüssigkeit, Temperatur und Einwirkzeit.
Sie fordern Sortenidentifikation, Testmethoden, Chargenrückverfolgbarkeit, Inspektionsprotokolle und entsprechende Compliance-Dokumente
Schreiben Sie das Dokumentationspaket in die Angebotsanfrage, damit es vor dem Versand bepreist und vorbereitet wird. Fordern Sie mindestens den Hersteller und die Sortenbezeichnung, die Rückverfolgbarkeit der Charge oder Charge, eine Konformitätsbescheinigung, anwendbare Testmethoden und einen Inspektionsbericht für vereinbarte Abmessungen an.
Wenn Ihr Projekt Umwelt-, Qualitäts-, Luft- und Raumfahrt-, Automobil- oder kundenspezifische Konformität erfordert, benennen Sie das Dokument oder die Norm und die erforderliche Überarbeitung. Eine allgemeine Aussage, dass das Material den internationalen Anforderungen entspricht, ist kein Ersatz für das Zertifikat, das Ihr Wareneingangsprüfer benötigt. Klären Sie außerdem, ob in den Aufzeichnungen jeder Zuschnitt auf die übergeordnete Länge zurückverfolgt werden muss und ob auf den Verpackungsetiketten die Chargennummer, die Zeichnungsversion und die Bestellposition angegeben sein müssen.
Senden Sie Ideal Plastic ein angebotsfertiges Paket mit der Zeichnungsüberarbeitung, den Servicebedingungen, der Menge, dem Inspektionsgrad, dem Bearbeitungsumfang, der Verpackung und dem Lieferziel
Ihr Paket sollte eine aktuelle Zeichnung enthalten, nicht mehrere widersprüchliche Versionen. Geben Sie die gewünschte Güteklasse, den Außendurchmesser × den Innendurchmesser × die Länge, den fertigen Umschlag, die Menge, die Betriebsumgebung, kritische Toleranzen, das Inspektionsniveau und die erforderlichen Aufzeichnungen an. Legen Sie fest, ob Ideal Plastic Rohre in voller Länge, Zuschnitte oder fertig bearbeitete Komponenten liefert. In den Verpackungsanweisungen sollten saubere Verpackung, Endschutz, Teiletrennung und Chargentrennung, sofern erforderlich, berücksichtigt werden.
Geben Sie das Zielland, die Postleitzahl, die Lieferbedingungen und das gewünschte Datum an. Profile mit großem Durchmesser oder 3000 mm können zu Fracht- und Handhabungseinschränkungen führen, die im Stückpreis nicht sichtbar sind. Senden Sie diese Details mit demAnfrage für kundenspezifische PEEK GF30-Rohrestellt dem Lieferanten genügend Informationen zur Verfügung, um Material, Bearbeitung, Inspektion und Logistik auf der gleichen Grundlage anbieten zu können.
Häufig gestellte Fragen für Käufer: Standardlagerverfügbarkeit, angegebene Lieferzeiten, Muster, Bearbeitung und Staubkontrolle, Verpackung und internationales Lieferrisiko
- Sind alle aufgeführten Größen sofort lieferbar?
- Ideal Plastic gibt den Versand am selben Tag für Standardgrößen an, die Verfügbarkeit sollte jedoch zum Zeitpunkt der Bestellung für den genauen Außendurchmesser × Innendurchmesser, die Länge, die Menge und die Güte bestätigt werden.
- Wie lange ist die angegebene Lieferzeit für kundenspezifisches Material?
- Die angegebene individuelle Lieferzeit beträgt 7 bis 10 Tage. Bestätigen Sie, ob dies nur die Produktion oder auch Bearbeitung, Inspektion, Dokumentation und Transport umfasst.
- Sollten Sie ein Muster anfordern?
- Ja, wenn Oberflächenbeschaffenheit, Farbe, Bearbeitungsverhalten oder Passung empfindlich sind. Stellen Sie sicher, dass es sich bei der Probe um die gleiche Güteklasse handelt und sie möglichst repräsentativ für den beabsichtigten Produktionsweg ist.
- Wer sollte Bearbeitungs- und Glasfaserstaub kontrollieren?
- Bearbeitungsumfang schriftlich zuweisen. Die Maschinenwerkstatt sollte geeignete Hartmetall- oder andere verschleißfeste Werkzeuge verwenden, Hitze und Grate kontrollieren und glasfaserverstärkten Polymerstaub durch geeignete Absaug- und Arbeitsplatzverfahren auffangen. Die genauen Bearbeitungsparameter hängen von den Geometrie-, Werkzeug-, Einrichtungs- und Endbearbeitungsanforderungen ab.
- Wie sollen Teile verpackt werden?
- Geben Sie saubere Verpackung, geschützte Enden, Trennung der fertigen Oberflächen, Chargenetiketten und Feuchtigkeits- oder Kontaminationskontrollen an, die für Ihren Empfangsprozess erforderlich sind.
- Was verursacht internationale Lieferrisiken?
- Lange Profile, Zolldokumente, Maßgewichtsgebühren und unklare Lieferbedingungen sind häufige Problempunkte. Senden Sie zusammen mit der Zeichnung den Bestimmungsort und die erforderlichen Unterlagen und bitten Sie Ideal Plastic dann, die Verfügbarkeit, den Umfang und die Versandbedingungen in seinem schriftlichen Angebot zu bestätigen.
