Da die US-Industrie die Grenzen des mechanischen und elektrischen Designs immer weiter ausdehnt, haben sich Materialien wie Polyetheretherketon (PEEK) von Premium-Alternativen zu Standardanforderungen entwickelt. Für 2026 steigt die Nachfrage nach PräzisionsfertigungPEEK-Ärmelist in Schlüsselsektoren stark gestiegen, darunter Luft- und Raumfahrt, Verteidigung, Tiefseeforschung und Infrastruktur für neue Energien. Diese langen, rohrförmigen Komponenten dienen als umfassende Hüllen und sorgen für die wichtige Positionierung, Abdichtung und Isolierung kritischer mechanischer Wellen und Hochspannungsverkabelungssysteme.

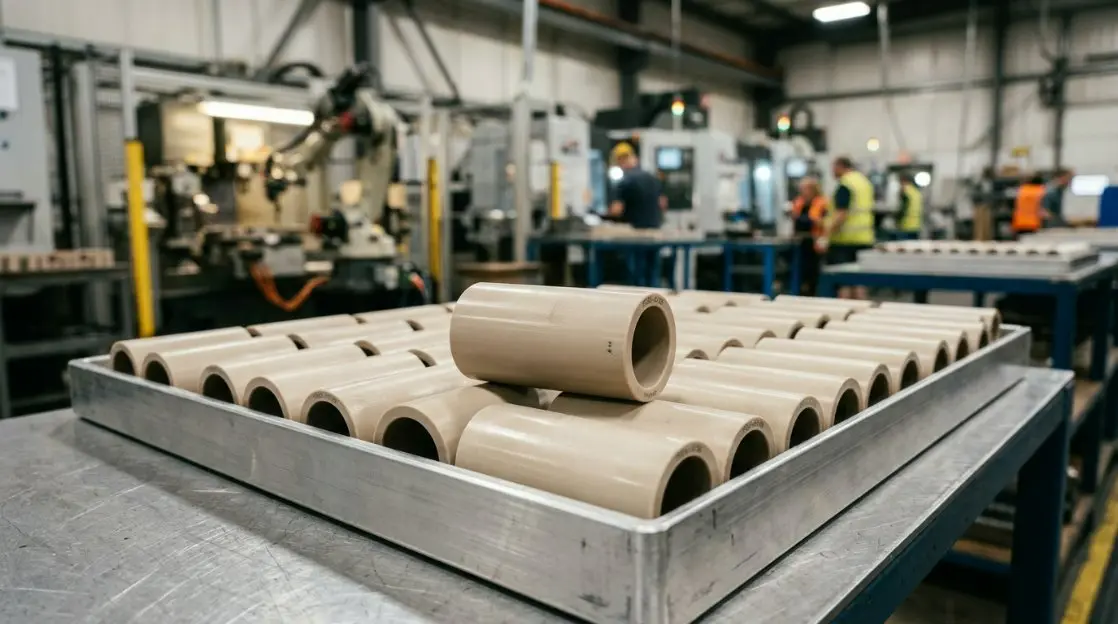

Durch den Einsatz modernster CNC-Drehmaschinen produziert Ideal Plastic branchenführendChina PEEK-ÄrmelEntwickelt, um Umgebungen zu überstehen, in denen herkömmliche Polymere und Metalle versagen. Unabhängig davon, ob Ihre Anwendung einfaches PEEK oder mit Kohlefaser, Glasfaser oder PTFE/Graphit verstärkte Verbundformulierungen erfordert, ist das Verständnis der thermodynamischen und physikalischen Einschränkungen dieser Schutzhülsen für Ihre Designpipeline von entscheidender Bedeutung.

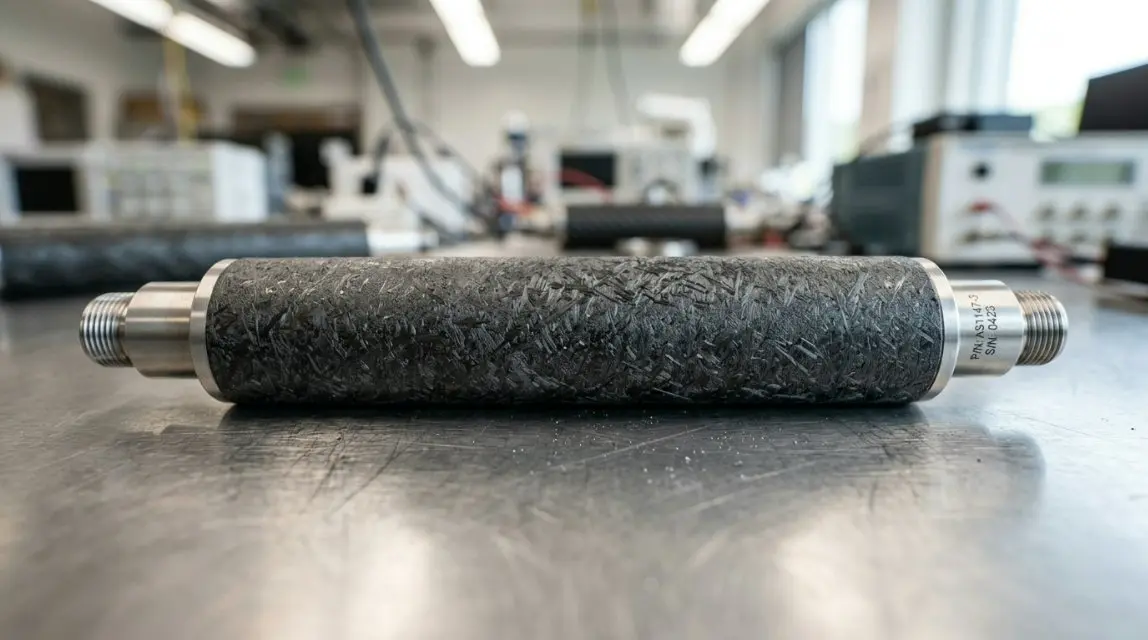

Als Reaktion auf anspruchsvolle Betriebstoleranzen in hochbeanspruchten Systemen hat Ideal Plastic das eingeführtPEEK-Armor Sync Precision Protocol. Dieser proprietäre Fertigungsstandard optimiert die mechanische Schnittstelle zwischen dem Innendurchmesser (ID) der Hülse und der rotierenden oder stationären Welle. Durch die präzise Steuerung der molekularen Ausrichtung der PEEK-Ketten während der Extrusion und der anschließenden CNC-Bearbeitung minimiert das Protokoll Mikrovibrationen, reduziert den Reibungskoeffizienten und maximiert die strukturelle Stabilität unter Last.
In der Vergangenheit hatten Entwicklungsteams beim Testen individuell angepasster Hülsenabmessungen mit langen Vorlaufzeiten zu kämpfen. Um diese Lücke zu schließen, integrieren moderne CAD-Pipelines interaktive 3D-Modellierungsschnittstellen direkt in unsere Fertigungshalle. Ingenieure können Wandstärken, Fasen, axiale Ölnuten und Längenintervalle konfigurieren, um Rapid-Prototyping-Muster zu erhalten, die den Nennspezifikationen im Mikrometerbereich entsprechen.
Der Übergang zu Festkörperbatterien und einer Hochdruck-Wasserstoffinfrastruktur erfordert Strukturkomponenten, die chemischem Abbau und extremem Druck standhalten. PEEK-Armor Sleeves bieten einen hervorragenden Barriereschutz gegen flüchtige Elektrolyte und verhindern eine Wasserstoffversprödung in umgebenden Metallkomponenten. Standardtests zeigen keine Materialverschlechterung, wenn es Wasserstoffgas bei Drücken über 700 bar ausgesetzt wird.
Für US-amerikanische Verteidigungs- und Luft- und Raumfahrtunternehmen ist die Einhaltung wesentlicher Vorschriften nicht verhandelbar. Moderne PEEK-Hülsen sind nach der Brennbarkeitsklasse UL 94 V-0 zertifiziert und garantieren so selbstverlöschendes Verhalten und extrem geringe Rauch- und Giftgasemissionen. Sie erfüllen vollständig die MIL-Spezifikationsanforderungen für den Dauerbetrieb bei 260 °C (500 °F) und gewährleisten so die Zuverlässigkeit bei Überschallnutzlasten in der Luftfahrt und im Verteidigungsbereich.
Um eine zuverlässige, langfristige Abdichtung mit PEEK-Hülsen zu erreichen, ist eine strukturierte Installationsmethode erforderlich. Befolgen Sie dieses vierstufige Engineering-Protokoll für den Einsatz vor Ort und im Werk.
Überprüfen Sie die genaue lineare Länge, die für die Wellen- oder Drahtbaugruppe erforderlich ist. Verwenden Sie kalibrierte mechanische Schneidgeräte, um die PEEK-Schläuche in bestimmten Abständen zu schneiden. Reinigen Sie alle Schnittkanten, um Mikrograte zu entfernen, die die interne Verkabelung oder die physische Abdichtung beeinträchtigen könnten.

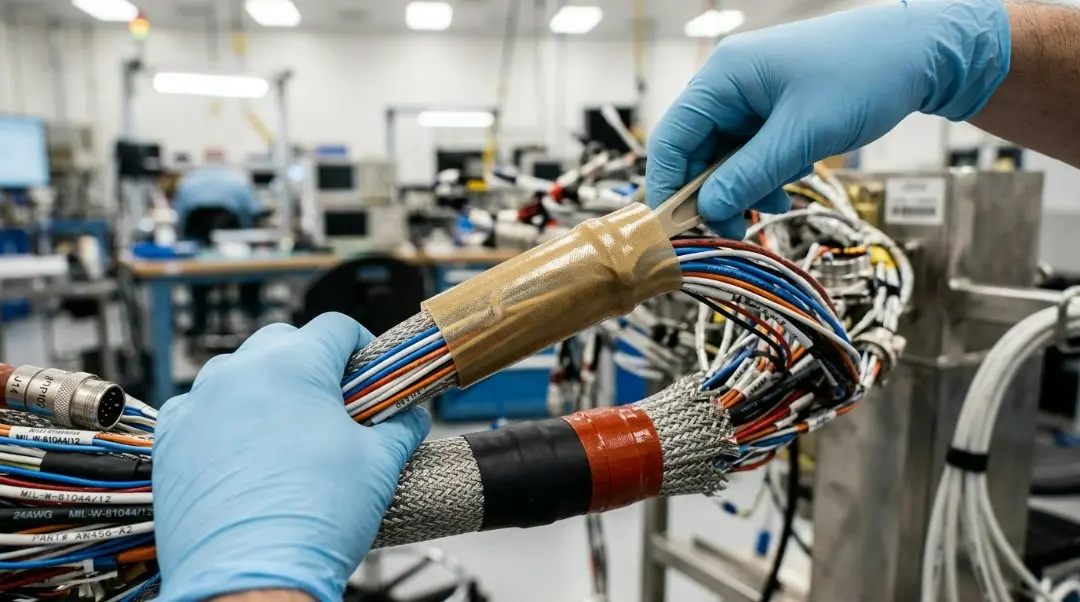

Schieben Sie den Kabelbaum oder die Kernmetallwelle durch die Mitte der Hülse. Stellen Sie beim Einsatz von kohlenstoffgefüllten Verbundhülsen sicher, dass leitfähige Fasern keinen direkten Kontakt mit blanken elektrischen Kontakten haben. Verwenden Sie bei Bedarf spezielle dielektrische Hochtemperaturfolien als Primärfolie.
Tragen Sie an beiden Enden der Hülse spezielle Elastomer-Dichtungsringe oder Hochleistungs-Fluorpolymer-Klebstoffe auf. Drücken Sie die Dichtung auf das vorgesehene Nenndrehmoment zusammen. Dadurch wird sichergestellt, dass die Baugruppe die Schutzart IP67/IP68 erreicht und interne Komponenten vor ständigem Eintauchen in Wasser und Hochdruckreinigungen geschützt sind.
Platzieren Sie die fertige Baugruppe in einer Wärmezykluskammer. Erhöhen Sie die Temperaturen mit einer Geschwindigkeit von 10 °C/Minute auf bis zu 240 °C und überwachen Sie dabei den Isolationswiderstand. Prüfen Sie auf strukturelle Verformung, Mikrorisse oder Dichtungsbeeinträchtigungen, um die Leistung in anspruchsvollen thermischen Zonen zu validieren.
Während Standard-PEEK-Hülsen strukturelle und mechanische Funktionen erfüllen, fungieren erweiterte Modifikationen als Leitungen für optische Faserbündel und moderne RGBIC-Beleuchtungsanordnungen, die in Innenräumen von Verkehrsflugzeugen verwendet werden. In der folgenden Tabelle werden die Leistungsunterschiede zwischen diesen Konfigurationen aufgeführt.
| Parameter | Standardmäßige mechanische PEEK-Hülse | Optoelektronische und RGBIC-Leitungshülse | Hochspannungs-Isolierhülse |
|---|---|---|---|
| Materialverstärkung | Glatt / Kohlefaser / Glasfaser | Ungefülltes Virgin PEEK (optische Qualität) | Kundenspezifisch gefüllt/dielektrisch optimiert |
| Durchschlagsfestigkeit (kV/mm) | 20 - 24 | 18 - 22 | 28 - 35 |
| Maximale Betriebstemperatur (°C) | 260 | 240 | 260 |
| Geeignet für EMI-Abschirmung | Ja (mit Kohlefasermischung) | Nein (optimiert für optische Signale) | Ausgezeichnet (Hohe dielektrische Barriere) |
| Primäre Zielmärkte | Automobil, Öl und Gas, bearbeitete Teile | Luft- und Raumfahrtkabine, intelligente Beleuchtungsleitungen | Stromverteilung, EV-Antriebsstränge |
Die Entwicklung robuster elektrischer Isoliersysteme erfordert genaue Berechnungen der physikalischen und elektrischen Belastungen, um ein thermisches Durchgehen oder einen dielektrischen Durchschlag bei langen Hülsenstrecken zu verhindern.
Wenn Sie PEEK-Hülsen als Schutzrohre für Hochspannungs- und Hochstromkabel verwenden, müssen Sie die Wärmeverlustleistung pro Längeneinheit berechnen, um eine ordnungsgemäße Wärmeableitung sicherzustellen. Verwenden Sie die folgende Formel:
P_diss = (I^2 * R_conductor * L) / (1 - (R_conductor * alpha * (T_sleeve - T_ambient))) Wo: - P_diss = Gesamtwärmeverlustleistung (Watt) - I = Betriebsstrom (Ampere) - R_conductor = Widerstand des Innenleiters bei Referenztemperatur (Ohm/Meter) - L = Gesamtlänge der PEEK-Hülse (Meter) - Alpha = Temperaturkoeffizient des Widerstands des Leiters (1/°C) - T_sleeve = Zieltemperatur der Außenoberfläche der PEEK-Hülse (°C) - T_ambient = Umgebungstemperatur (°C)
Darüber hinaus wird die minimale dielektrische Wandstärke (t), die erforderlich ist, um einen Durchbruch bei einer Spitzenbetriebsspannung (V_peak) zu verhindern, wie folgt berechnet:
t = (V_peak * SF) / E_ds Wo: - t = Mindestwandstärke (mm) - V_peak = Maximale Spitzenspannung (kV) - SF = Sicherheitsfaktor (typischerweise 1,5 bis 2,0 für Luft- und Raumfahrtanwendungen) - E_ds = Durchschlagsfestigkeit der ausgewählten PEEK-Materialsorte (kV/mm)
Der weltweite Vertrieb erfordert die strikte Einhaltung internationaler Sicherheitsvorschriften. Ideal Plastic stellt herPEEK-Ärmelnach strengen Qualitätssicherungsstandards:
Während PEEK-Hüllen hauptsächlich für den industriellen Einsatz bestimmt sind, schützen sie die leistungsstarken unterirdischen Kommunikationsleitungen und Energiebusleitungen in der Premium-Architekturautomatisierung. Indem sie als hochtemperaturbeständige, nicht brennbare Schutzrohre fungieren, schützen sie physische Netzwerke (PoE und Glasfaser) vor Schäden und gewährleisten so den zuverlässigen Betrieb von Systemen, die in Matter, Apple HomeKit und Amazon Alexa integriert sind.
Mithilfe fortschrittlicher CNC-Drehmaschinen vom Schweizer Typ können die Schnitttoleranzen für kundenspezifische Längen auf ±0,01 mm (0,0004 Zoll) gehalten werden. Standard-Schnittintervalle werden auf Ihre Anforderungen zugeschnitten und gewährleisten eine reibungslose Installation ohne Nachschneiden vor Ort.
Verteidigungsanlagen erfordern die strikte Einhaltung der Umwelttestrichtlinien MIL-STD-810H. Bei der Stromversorgungsberechnung muss ein mindestens zweifacher Sicherheitsfaktor für die dielektrische Durchschlagsfestigkeit und die Wärmeableitung bei Hochleistungsbetrieb berücksichtigt werden, um eine Signalverschlechterung und einen Komponentenausfall zu verhindern.
Als erstklassiger professioneller Hersteller liefern wir weltweit Direktlösungen zum Fabrikpreis für dynamische Skalierung, technische Projekte und kundenspezifische Systeme.
