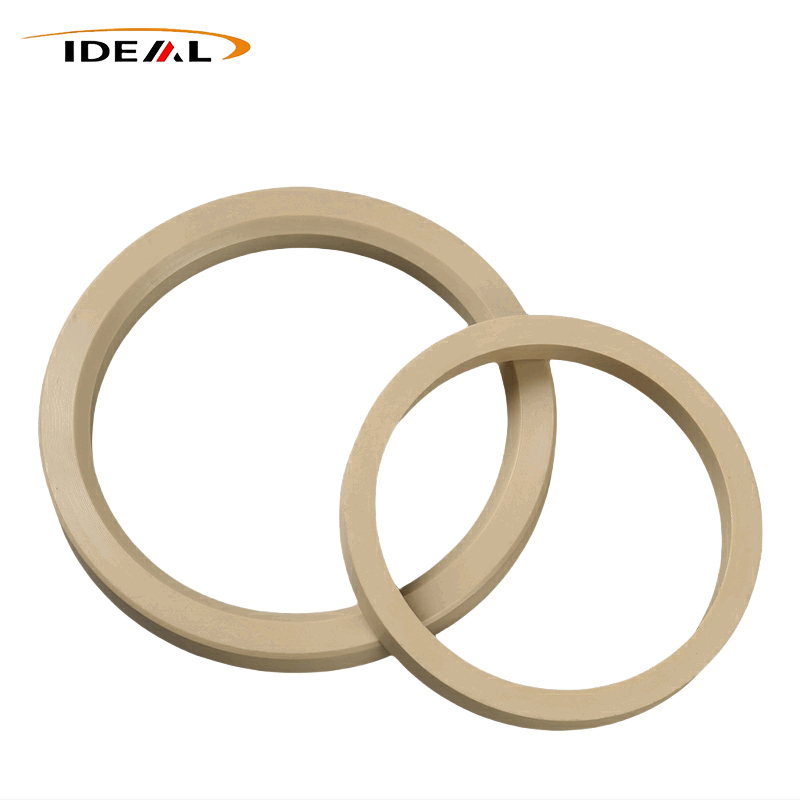

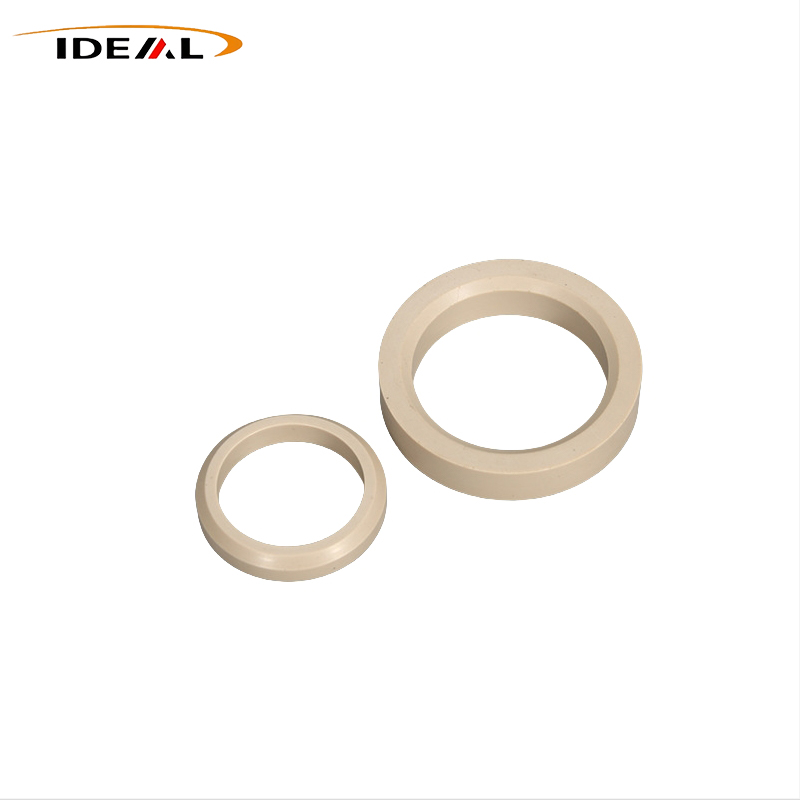

Die maßgeschneiderten PEEK-Stützringe von Ideal Plastic werden durch präzise CNC-Bearbeitung und Hochtemperatur-Spritzguss hergestellt und bieten eine stabile, reibungsarme Leistung und Impulsdruckbeständigkeit. Sie werden häufig in hydraulischen Maschinen, Öl- und Gas-Bohrlochgeräten, Halbleiter-Vakuumsystemen und Geräten für chemische Flüssigkeiten eingesetzt und unterstützen die kundenspezifische Zeichnungsproduktion, Kleinserien-Probenahme und Großexportaufträge für anspruchsvolle industrielle Dichtungsszenarien. Kontaktieren Sie uns!
Idealer Kunststoffist ein Hersteller von PEEK-Stützringen. Bei den Produkten handelt es sich um starre Hilfsschutzkomponenten, die speziell für Hochdruck-Dichtungssysteme entwickelt wurden. Sie werden immer mit elastischen O-Ringen zusammengebaut und arbeiten nicht unabhängig voneinander. Als starre Schutzbarriere verhindern sie wirksam, dass O-Ringe unter extremem Druck in Montagespalte gequetscht werden, wodurch Scherschäden und Dichtungsversagen vermieden werden. Dadurch werden die Druckfestigkeit und die Gesamtlebensdauer der gesamten Dichtungsbaugruppe erheblich verbessert, was sie zu einem unverzichtbaren Zubehör für hochwertige industrielle Präzisionsdichtungsgeräte macht.
Kernerinnerung: Unabhängig vom Produktionsprozess ist Spannungsarmglühen unerlässlich, um die langfristige Dimensionsstabilität und die Verzugsfestigkeit von Polyetheretherketon-Stützringen in extremen Arbeitsumgebungen sicherzustellen.
|
Artikel
|
Spezifikation
|
|---|---|
|
Produktname
|
Stützringe aus Polyetheretherketon
|
|
Material
|
Ungefülltes PEEK, mit Kohlenstoff gefülltes PEEK
|
|
Farbe
|
Schwarz, Beige
|
|
Parameter zur axialen Dickenanpassung
|
1. O-Ring Abschnitt 1.78: Passende Stützringstärke 0,5–1,0 mm2. O-Ring Abschnitt 2.62: Passende Stützringstärke 1,5–1,8 mm3. O-Ring Abschnitt 3.53: Passende Stützringstärke 1,8–2,0 mm4. O-Ring-Abschnitte 5,33, 6,99: passende Dicke 2,0–4,1 mm
|
|
Bereich des Innendurchmessers (ID).
|
1. Kleine Größe: 5 mm-20 mm2. Mittlere Größe: 20 mm-100 mm3. Große Größe: 100 mm–300 mm
|
|
Maßtoleranz
|
±0,02 mm ~ ±0,05 mm
|
|
Musterservice
|
Zu verhandeln
|
|
Zertifizierungen
|
ISO9001, RoHS, REACH
|
|
Maßstandards
|
AS568 imperialer Standard, ISO3601 metrischer Standard
|
|
Strukturtyp und Service
|
Massive, ungeteilte Ausführung, Schrägschnitt-/Diagonal-Split-Ausführung, Stufenstützring-Ausführung. Unterstützt die Lieferung von Standardteilen und die nicht standardmäßige kundenspezifische Verarbeitung gemäß Zeichnungen, von der Bemusterung kleiner Chargen bis hin zur Massenproduktion.
|
Diese Ringe dienen als starre Anti-Extrusions-Verstärkungseinsätze, die speziell für Hochdruck-Dichtungsanordnungen entwickelt wurden. Sie nutzen die außergewöhnlichen physikalischen Vorteile des PEEK-Polymers, um primäre elastische Dichtungen wie O-Ringe vor Extrusionsschäden zu schützen.
PEEK weist eine hervorragende Kriechschutzleistung auf. Bei anhaltender starker Kompression kommt es kaum zu bleibenden Verformungen. Selbst unter extremem Druck gepaart mit hohen Temperaturen behalten die Ringe ihre Geometrie bei und schützen die O-Ringe kontinuierlich, wodurch eine zuverlässige Anti-Extrusionsleistung über längere Zyklen hinweg gewährleistet bleibt.
Bei wiederholten Wechseln zwischen hohen und niedrigen Temperaturen weisen Polyetheretherketon-Stützringe ein gleichmäßiges Wärmeausdehnungsverhalten ohne offensichtliche Verformung auf. Das Material bleibt bei niedrigen Temperaturen duktil und erweicht bei Hitze nicht, sodass die gesamte Dichtungsanordnung funktionsfähig bleibt.
Die starke strukturelle Steifigkeit sorgt für zuverlässige Druckfestigkeit. Im Gegensatz zu Nylon-Alternativen nimmt PEEK kaum Feuchtigkeit auf. Bei Wasserkontakt kommt es nicht zu einer Quellung, sodass das Risiko von Montageklemmen und Maßabweichungen gänzlich ausgeschlossen ist.
Die inhärente Feststoff-Selbstschmierung sorgt für einen niedrigen Reibungskoeffizienten. Bei hin- und hergehenden Dichtungssystemen bleibt die Reibung zwischen Stützring, O-Ring und Metallnut gering. Zusätzliches Fett ist nicht erforderlich und passt zu sauberen, ölfreien Produktionsumgebungen.
Dank der robusten mechanischen Festigkeit hält PEEK zyklischen Druckstößen und wiederkehrenden Stoßbelastungen stand. Rissbildung und Brüche treten bei kontinuierlichen Hochdruckimpulsen selten auf, weshalb sie für Hydraulikzylinder und Impulsdruckmaschinen geeignet sind.
Als passendes Schutzzubehör für Hochdruck-Dichtungsstrukturen sind diese Ringe hauptsächlich dazu konzipiert, O-Ring-Schäden zu beheben, die durch Extrusion unter starkem Druck entstehen. Sie eignen sich besonders gut für raue Umgebungen mit hoher Hitze, extremem Druck, chemischer Korrosion und wechselnden Druckbelastungen – Bedingungen, bei denen Standard-Stützringe aus PTFE oder Nylon dazu neigen, aufgrund von Kriechen vorzeitig zu versagen.
Hydraulik- und Fluidtechnikmaschinen
Bohrlochausrüstung für die Exploration von Öl- und Gasenergie
Halbleiter-Vakuumverarbeitungssysteme
Bordkomponenten für die Luft- und Raumfahrt
Ausrüstung für den Umgang mit chemischen Flüssigkeiten
Präzise medizinische Hochdruckinstrumente
Wir sind ein professioneller Hersteller, der sich ausschließlich auf die Herstellung von Hochleistungs-PEEK-Stützringen konzentriert. Wir sind uns der vorherrschenden Schwachstellen bei Hochdruckdichtungsszenarien bewusst, die den meisten Endbenutzern Probleme bereiten:
- Versagen der O-Ring-Extrusion unter kontinuierlich hohem Druck
- Kaltfließverformung und dauerhafte Verformung der Stützringe
- Produktverzug und Systemlecks nach der Installation vor Ort
Die meisten Mainstream-Anbieter von PEEK-Stützringen stellen nur sicher, dass die Produkte bei Raumtemperatur den grundlegenden Aussehens- und Maßstandards entsprechen, während sie die Kontrolle der inneren Restspannung weitgehend außer Acht lassen. Solche Produkte bestehen problemlos Routineprüfungen bei Raumtemperatur, versagen jedoch bei extrem hoher Temperatur und hohem Druck schnell. Dies führt unweigerlich zu:
- Unerwartete und ungeplante Ausfallzeiten der Ausrüstung
- Häufiger Teileaustausch und stark erhöhte Wartungskosten
- Instabiler Betrieb von Hydraulik- und Flüssigkeitsdichtsystemen
Um diesen branchenüblichen Mangel zu beheben, setzen wir das Spannungsarmglühen als obligatorischen Kernproduktionsprozess ein, der unsere Produkte von gewöhnlichen Gegenstücken unterscheidet. Alle unsere Produkte, ob präzise CNC-gefräst oder im Hochtemperatur-Spritzgussverfahren hergestellt, unterliegen standardisierten Produktionsverfahren:
- Strenges segmentiertes temperaturgesteuertes Glühen: Eliminiert interne Restspannungen, die während der Bearbeitung und des Formens entstehen
- Maximaler Spannungsabbau: Verhindert Verformungen nach der Installation unter rauen Arbeitsbedingungen
- Stabile Gesamtleistung: Garantiert gleichbleibende Ebenheit und präzise Dimensionsstabilität unter realen Hochtemperatur- und Hochdruck-Betriebsumgebungen
Wir bieten ein komplettes Sortiment an anpassbaren Polyetheretherketon-Stützringen mit unterschiedlichen Spezifikationen an, die gängige Modelle und personalisierte Lösungen abdecken:
- Produkttypen: Massive Endlosringe, schräg geschnittene Spaltringe und kundenspezifische Stufenringe
- Standardspezifikationen: Volle Größen gemäß den Standards AS568 und ISO3601
- Anpassungsservice: Vollständig maßgeschneiderte Produkte gemäß den exklusiven technischen Zeichnungen des Kunden
- Rohstoffoptionen: Importiertes und inländisches ungefülltes reines PEEK, mit Kohlenstofffasern gefülltes PEEK für verbesserte Festigkeit und Verschleißfestigkeit
Unsere vielseitigen Polyetheretherketon-Stützringe werden häufig in verschiedenen extremen Arbeitsszenarien eingesetzt, darunter Halbleiterausrüstung, Bohrloch-Öl- und Gasanlagen, Hochdruckhydrauliksysteme, neue Energieausrüstung und chemische Verarbeitungsmaschinen, und erfüllen unterschiedliche strenge Betriebsanforderungen.
Als zuverlässiger Lieferant von Hochdruck-PEEK-Dichtungshilfskomponenten ist GuangZhou Ideal auf die Herstellung hochwertiger Stützringe spezialisiert, die die Extrusion elastischer Dichtungen in Hydraulik- und Flüssigkeitssystemen wirksam verhindern. Unsere Kernvorteile sind wie folgt zusammengefasst:
- Professioneller technischer Support: Ausgereiftes F&E- und Produktionsteam zur Unterstützung kundenspezifischer Abmessungen und modifizierter Materialformeln
- Szenarioorientierte Anpassung: Optimieren Sie Produkte für unterschiedliche Arbeitsumgebungen mit extremen Drücken und Temperaturen
- Globale Serviceabdeckung: Zu den langfristigen Kooperationskunden zählen Hersteller von Hydraulikzylindern, Unternehmen für Flüssigkeitsventile und Lieferanten von Offshore-Technikausrüstung in mehreren Ländern und Regionen
A1: Auf keinen Fall. O-Ringe sorgen für eine elastische Rückfederung zur Abdichtung, während Polyetheretherketon-Stützringe lediglich einen Extrusionsschutz bieten. Die beiden Teile müssen als aufeinander abgestimmter Satz eingebaut werden.
A2: Massive Endlosringe zeichnen sich durch eine überlegene Steifigkeit und eine weitaus bessere Leistung unter extremem Druck aus. Geteilte Varianten ermöglichen einen problemlosen Einbau in Dichtungsnuten und passen zu Strukturen, die eine häufige Demontage und Wiedermontage erfordern. Ihr maximaler Druckwert ist im Vergleich zu soliden Ausführungen etwas niedriger.
A3: PEEK zeichnet sich durch eine höhere Steifigkeit sowie eine deutlich verbesserte Kriech- und Kaltflussbeständigkeit aus. Es widersteht Verformungen und vorzeitigem Versagen bei hohen Temperaturen und hohem Druck weitaus besser als PTFE. PTFE ist allein für grundlegende Niederdruck-Arbeitsbedingungen weicher und kostengünstiger.
A4: Ja. Bei bidirektionalen Arbeitsbedingungen wechselt der Druck auf beiden Seiten kontinuierlich. Der O-Ring benötigt auf zwei Seiten einen starren Stützschutz. Bei einseitigem Einbau kommt es bei Druckumkehr zu Dichtungsschäden.
A5: Die häufigste Ursache ist ein unzureichender Abbau innerer Eigenspannungen. Sobald sich das Gerät erwärmt und Druck ausübt, verformen sich die Ringe und es entstehen winzige Lücken. O-Ringe werden dann durch diese Lücken gequetscht und erleiden irreversiblen Schaden.
A6: Priorisieren Sie massive endlose Polyetheretherketon-Stützringe, die mittels CNC-Bearbeitung hergestellt werden. Dadurch werden Nachteile wie Spaltstrukturen und Bindenahtfehler beim Spritzgießen vermieden. Stellen Sie in der Zwischenzeit sicher, dass der Lieferant standardisierte Verfahren zum Spannungsabbau beim Glühen anwendet.
A7: Viele Halbleiterprozesse laufen unter hohem Druck, wodurch FFKM-O-Ringe anfällig für Extrusionsschäden sind. PEEK bietet eine stärkere Kriechschutzleistung. Darüber hinaus erzeugen reine PEEK-Typen eine minimale Materialausgasung und erfüllen so strenge Reinheitsanforderungen in Prozesskammern.
