Produktbeschreibung

PEEK-Dichtungen sind Präzisionsdichtungskomponenten aus Hochleistungs-Polyetheretherketon, die als hochwertige Spezialkunststoffdichtungen kategorisiert werden. Im Gegensatz zu Dichtungen aus Gummi, PTFE oder Nylon bieten sie eine ausgewogene Mischung aus Steifigkeit, gleichbleibender Formstabilität und zuverlässiger Dichtleistung. Sie werden häufig zur statischen Abdichtung, Abstandspolsterung und elektrischen Isolierung unter anspruchsvollen Arbeitsbedingungen wie hohen Temperaturen, intensiver chemischer Korrosion, Vakuumumgebungen und häufigen Hin- und Herbewegungen eingesetzt.

Polyetheretherketon (PEEK)-Dichtungen werden als flache statische Dichtungsteile klassifiziert und erfüllen einen Hauptzweck: die Schnittstellenabdichtung, um Flüssigkeits- und Gaslecks zu blockieren. Ihre Funktion unterscheidet sich deutlich von PEEK-Unterlegscheiben, die auf Abstand, Lastaufnahme, Reibungsreduzierung, Isolierung und sogar Schraubendruckverteilung ausgelegt sind. Die meisten sind in dünner Blattform erhältlich. Durch den engen Kontakt zwischen der Ober- und Unterseite sowie den Flanschflächen entsteht die Dichtwirkung.

Im Gegensatz zu elastischen Dichtungen wie O-Ringen handelt es sich dabei um starre und halbstarre Bauteile ohne inhärente Rückfederfähigkeit. Die Abdichtung wird vollständig durch die Vorspannkraft der Montage erreicht.

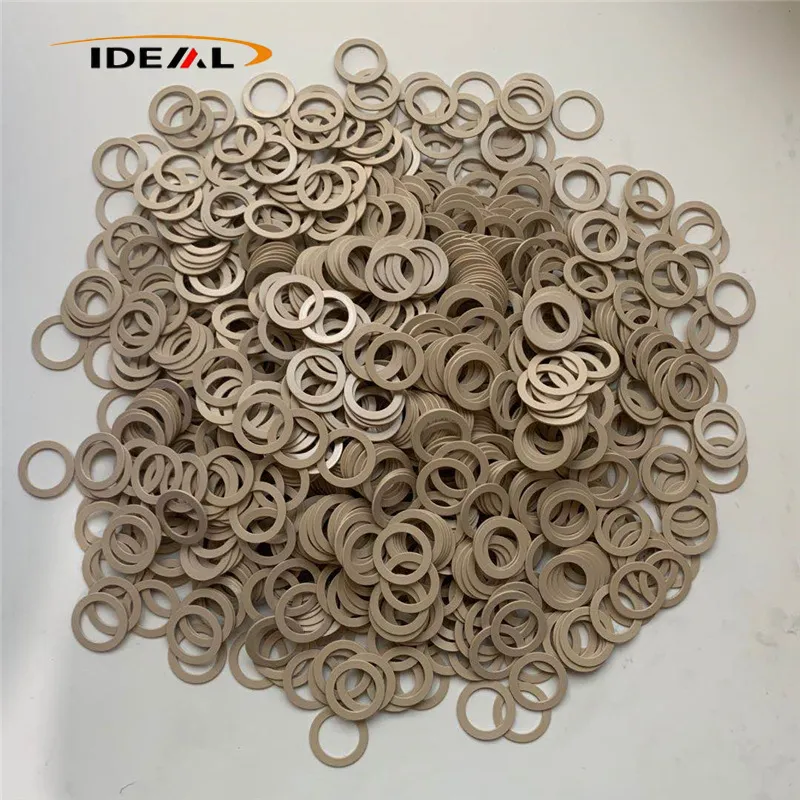

PEEK gaskets

Produktklassifizierung und Funktion

PEEK-Ringe stellen eine breite Familie kreisförmiger Polymerkomponenten dar und sind kein einzelnes festes Industrieteil. Diese PEEK-Teile werden mit einheitlichen runden Geometrien hergestellt und sind funktional differenziert, um unterschiedlichen industriellen Dichtungs- und mechanischen Positionierungsszenarien gerecht zu werden. Unsere umfassende Produktpalette deckt die gesamte Bandbreite gängiger Spezifikationen ab:

PEEK-Unterlegscheiben und Dichtungen
Stützringe aus PEEK
PEEK-Dichtungsringe
PEEK-Stützringe

Jeder PEEK-Ringtyp erfüllt einen einzigartigen, gezielten Zweck in integrierten Dichtungssystemen und sorgt gemeinsam für einen stabilen und zuverlässigen Gerätebetrieb:

PEEK-Stützringe: Schützen O-Ringe und Hauptdichtelemente wirksam vor Verformung und Ausfall durch Extrusion unter extrem hohen Betriebsbedingungen
PEEK-Dichtungsringe: Dienen als Kernisolierschicht zum Abfangen flüssiger und gasförmiger Medien und verhindern systemübergreifende Leckagen
O-Ringe: Liefern eine anhaltende elastische Kompressionskraft und gewährleisten eine dichte, langfristige Dichtungsstabilität für mechanische Baugruppen

Selbstschmierende und verschleißhemmende Leistung

PEEK-Ringe werden häufig als Isolierdichtungen und Verschleißeinsätze für Reibungspaare eingesetzt und zwischen rotierenden Wellen und Gerätehohlräumen installiert. Durch die Nutzung der inhärenten selbstschmierenden Eigenschaften von PEEK ermöglichen diese Ringe einen zuverlässigen ölfreien Trockenreibungsbetrieb und bringen erhebliche mechanische Vorteile mit sich:

Minimieren Sie die Oberflächenreibung und den fortschreitenden Komponentenverschleiß
Schützen Sie hochwertige Metallwellen und Gerätegehäuse vor Abriebschäden
Reduzieren Sie mechanische Betriebsgeräusche für einen reibungsloseren Gerätebetrieb
Verlängern Sie die Gesamtlebensdauer von Rotations- und Übertragungssystemen

Hochpräzise Positionierung und extreme Dimensionsstabilität

PEEK-Ringe dienen als hochstabile Begrenzungsringe und Sicherungsringe zur Verhinderung von Verschiebungen und sorgen für eine präzise mechanische Positionierung. Sie sind mit einer außergewöhnlichen Kriechfestigkeit ausgestattet und behalten auch in Umgebungen mit anhaltenden hohen Temperaturen und hohem Druck eine hohe Maßhaltigkeit bei. Die wichtigsten Stärken sind die folgenden:

Beschränken Sie effektiv die axiale Bewegung beweglicher Teile und stabilisieren Sie die Montageabstände
Bewahren Sie die vollständige Maßhaltigkeit auch bei längerer extremer Arbeitsbelastung
Eliminieren Sie Teileversatz und Positionsabweichung während des Gerätebetriebs mit langen Betriebszyklen
Behalten Sie stets die hochpräzise mechanische Anpassungsgenauigkeit bei

Vielseitige industrielle Anwendungsstärken

PEEK-Ringe übertreffen herkömmliche Gegenstücke aus Metall und zeichnen sich durch eine hervorragende Umweltbeständigkeit und Anpassungsfähigkeit an mehrere Szenarien aus, sodass sie für raue industrielle Betriebsumgebungen geeignet sind. Zu ihren wichtigsten Anwendungsvorteilen gehören:

Dichtungsunterstützung und Vibrationsreduzierung: Optimiert für Pumpen, Ventile und Rotationsgeräte, um die Dichtigkeit zu erhöhen und gleichzeitig Vibrationen zu absorbieren und Laufgeräusche zu senken
Breite chemische Beständigkeit: Widersteht Erosion durch Hydrauliköl, Kühlmittel, schwache Säure, schwaches Alkali und Salznebel
Schutz von Kernkomponenten: Isolieren und schützen Sie interne Schlüsselteile chemischer Flüssigkeitssysteme und Offshore-Schiffsmaschinen
Rostfreie Alternative: Rost und Oxidationsfehler, die bei Metallringen auftreten, werden vollständig vermieden

Materialeigenschaften und professionelle Fertigungstechnologien

Die inhärenten Materialeigenschaften von PEEK – hoher Schmelzpunkt, hohe Schmelzviskosität und schnelle Kristallisationsgeschwindigkeit – führen bei der Präzisionsverarbeitung leicht zu inneren Restspannungen, Einfallstellen, Formverzerrungen und schlechter Rundheit. Um inhärente Materialfehler zu beseitigen und eine langfristige Maßhaltigkeit zu erreichen, setzen wir auf zwei ausgereifte, prozessstandardisierte Produktionslösungen: Präzisions-CNC-Bearbeitung und Hochtemperatur-Präzisionsspritzguss.

1 Präzisions-CNC-Bearbeitung (mit professionellem Spannungsarmglühen)

Die CNC-Bearbeitung in Kombination mit speziellem Spannungsarmglühen ist unser Premium-Herstellungsverfahren für anspruchsvolle kritische Komponenten, das häufig für die hochpräzise PEEK-Ringproduktion eingesetzt wird. Die anwendbaren Szenarien, Verarbeitungsprobleme und unsere optimierten technischen Lösungen sind in der folgenden Tabelle sortiert:

Artikel	Einzelheiten
Anwendbare Szenarien	Zubehör für Vakuumkammern, Teile von Halbleitergeräten, hochpräzise Dichtungskomponenten, kundenspezifische ultradünne Spezialdichtungen und komplexe Werkstücke mit mehreren Löchern; liefert ultrapräzise Abmessungen, extrem enge Toleranzkontrolle und ausgezeichnete Ebenheitskonsistenz
Verarbeitungsrisiken und Fehlerursachen	Durch Reibungswärme beim Schneiden, mechanischen Spanndruck und unzumutbares Schichtschneiden entstehen innere Restspannungen. Akkumulierte Spannung führt zu Verzug, Ebenheitsverschlechterung und Dimensionsabweichung nach der Bearbeitung. Produkte bestehen möglicherweise die Erstprüfung, verformen sich jedoch nach wiederholten Wärmezyklen allmählich, was letztendlich zu Undichtigkeiten der Dichtung führt
Standardoptimierungslösungen	1. Optimieren Sie die Schnittparameter durch reduzierte Vorschubgeschwindigkeit und segmentiertes Fräsen, um die momentane Schnittbelastung zu senken 2. Nehmen Sie nach der groben Bearbeitung eine natürliche Alterung bei Raumtemperatur an, bevor Sie das Präzisionsschneiden abschließen 3. Bei ultradünnen Dichtungen flexible Spannvorrichtungen einsetzen, um starre Spannverformungen zu vermeiden 4. Führen Sie eine Gradientenerwärmung und ein langsames Abkühlglühen durch, um die Restspannung nach der Endbearbeitung vollständig abzubauen
Ultradünne Dichtungslösung (<0,5 mm)	Ultradünne Werkstücke weisen eine geringe Steifigkeit auf und neigen zu Vibrationen und Schnittverformungen. Wir verwenden zusätzliche Stützvorrichtungen, eine reduzierte Spindelgeschwindigkeit und eine geringere Einzelschicht-Schnitttiefe, um die Schnittkraft zu stabilisieren und eine gleichbleibende Dickentoleranz zu gewährleisten

2 Hochtemperatur-Präzisionsspritzguss

Hochtemperatur-Präzisionsspritzguss wird hauptsächlich für die kostengünstige Massenproduktion von Standard-PEEK-Dichtungsteilen eingesetzt. Dieser Prozess ist durch die Materialeigenschaften von PEEK eingeschränkt und zielt auf anwendbare Bereiche und technische Schwellenwerte ab. Alle Prozessherausforderungen und standardisierten Optimierungsmaßnahmen sind in der folgenden Tabelle zusammengefasst:

Artikel

Einzelheiten

Anwendbare Szenarien

Geeignet für große Serien und mittlere Präzision von Standard-PEEK-Flachdichtungen. Gilt nicht für ultradünne und komplex strukturierte Präzisionsdichtungen, da eine ungleichmäßige Wandstärke leicht zu einer Konzentration innerer Spannungen und einem Dimensionsversatz nach der Operation führt

Wichtige technische Herausforderungen

PEEK zeichnet sich durch eine hohe Schmelzviskosität und eine unausgeglichene Kristallisationsschrumpfung aus. Herkömmliche schnelle Entformung und schnelles Abkühlen fangen massive Restspannungen ein, was bei wechselnden Temperaturzyklen zu Verzug und Größenabweichungen führt. Eine schlechte Fließfähigkeit der Schmelze führt außerdem zu unvollständiger Füllung, Luftblasen, Nadellöchern und Einfallstellen

Komplettes Prozessoptimierungssystem

1. Trocknen Sie rohe PEEK-Pellets vollständig, um feuchtigkeitsbedingte Defekte zu beseitigen

2. Formtemperatur, Einspritzdruck und Haltezeit genau kalibrieren

3. Nehmen Sie nach dem Entformen eine natürliche langsame Abkühlung an und verbieten Sie ein schnelles Abschrecken mit Wasser

4. Neugestaltung des Angusslayouts, um den Schmelzfluss auszugleichen und die Schrumpfungsrate zu vereinheitlichen

5. Verlängern Sie die Verpackungszeit und führen Sie ein obligatorisches Glühen nach dem Formen ein

6. Optimieren Sie die Auslassschlitze, erhöhen Sie die Gerätetemperatur moderat und passen Sie die Einspritzparameter fein an, um Füllfehler zu beheben

Produktinformationen

Produktname:Dichtungen aus Polyetheretherketon (PEEK).

Material:Ungefülltes PEEK, mit Kohlenstoff gefülltes PEEK, mit Graphit gefülltes PEEK

Farbe:Schwarz, Beige

Standarddickenbereich:0,15 mm / 0,2 mm / 0,3 mm / 0,5 mm / 1 mm / 2 mm / 3 mm ~ 15 mm

Ultradünne Sondergrößen:Ultradünn < 0,5 mm ist eine hochpräzise Bearbeitungskategorie und erfordert eine vorherige Kommunikation des Prozessplans.

CNC-Bearbeitungsgenauigkeit:Toleranz Außendurchmesser/Innendurchmesser: ±0,02 ~ ±0,05 mm, Dickentoleranz: ±0,03 ~ ±0,06 mm

Genauigkeit des Formspritzgusses:Toleranz Außendurchmesser/Innendurchmesser: ±0,05 ~ ±0,10 mm, Dickentoleranz: ±0,08 ~ ±0,15 mm

Probe:Zu verhandeln

Zertifikate:ISO9001, RoHS, REACH

Dichtungstypen:Ringförmige Flachdichtungen aus Polyetheretherketon (PEEK), Mehrloch-Flanschdichtungen, unregelmäßig geformte Dichtungen, ultradünne PEEK-Dichtungen

Produkteigenschaften

Aufgrund der einzigartigen Molekularstruktur von Polyetheretherketon übertreffen Polyetheretherketon-Dichtungen (PEEK) Dichtungen aus Nylon, POM, PTFE, Gummi und Metall in ihrer Gesamtleistung. Sie wurden für Dichtungs- und Abstandsaufgaben entwickelt und gewährleisten eine stabile Leistung unter extremen Betriebsbedingungen, einschließlich hoher Hitze, chemischer Belastung, Vakuumumgebungen und wiederholter zyklischer Kompression.

1. Effektive elektrische Isolierung

Ungefüllte Dichtungen aus reinem Polyetheretherketon (PEEK) sorgen für eine effektive elektrische Trennung zwischen gepaarten Metallkomponenten. Sie blockieren die elektrische Leitung, unterdrücken elektrochemische Korrosion und verringern das Risiko von Kurzschlüssen. Sie werden häufig in neuen Energiebatteriepaketen, elektrischen Steuergeräten und elektronischer Präzisionshardware eingesetzt.

2. Großer Betriebstemperaturbereich

PEEK gehört zu den hitzebeständigen technischen Kunststoffen der Spitzenklasse und bietet eine Dauergebrauchstemperatur von bis zu 260 °C und eine kurzfristige Spitzenbeständigkeit von bis zu 330 °C. Es bleibt bei -60 °C zäh, ohne dass es zu einer Kaltversprödung kommt. PEEK wird bei hohen Temperaturen anhaltendem Flanschdruck ausgesetzt und unterdrückt das Kriechen und behält die Druckvorspannung konstant bei, anstatt mit der Zeit dünner zu werden.

3. Stabile Dichtungsvorspannung

Hervorragende Kriechschutzeigenschaften tragen dazu bei, dass PEEK auch bei wiederkehrender Flanschkompression und thermischen Belastungen eine gleichmäßige Dicke beibehält. Als Dichtungsscheiben kontrollieren sie Baugruppenspiele, dämpfen Vibrationen und mildern den Oberflächenabrieb in automatisierten Getriebesystemen und Roboterbaugruppen.

4. Überlegene chemische Beständigkeit

Die meisten organischen Lösungsmittel können PEEK nicht lösen. Es bleibt in schwachen Säuren, schwachen Laugen, Schmiermitteln und Kältemitteln stabil und schützt Geräte vor chemischer Erosion. Dies macht PEEK-Dichtungen zu einer bevorzugten Lösung für Verarbeitungslinien für chemische Flüssigkeiten und Laboranalysegeräte.

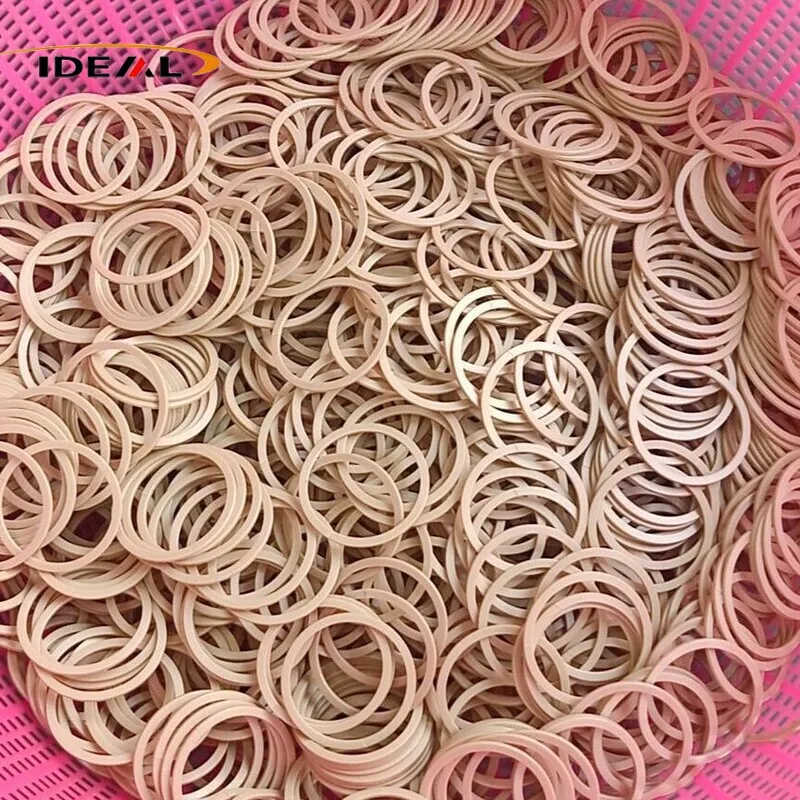

PEEK gaskets

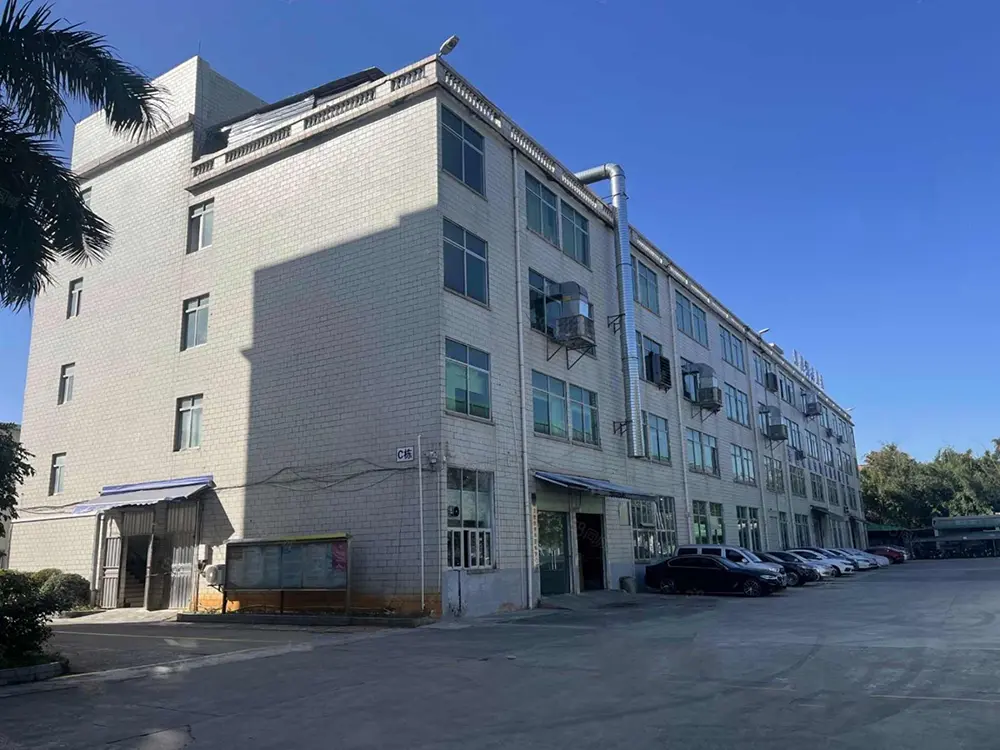

Unsere Fabrik

1. Kernstärke des Unternehmens

- 15-jährige Spezialisierung auf PEEK-Dichtungen und Dichtungskomponenten

- Doppelte Fertigungskompetenz: Präzisions-CNC-Bearbeitung + Formspritzguss

- Ausgestattet mit hochpräzisen CNC-Drehmaschinen, Fräsmaschinen, Bearbeitungszentren und 5-Achsen-Maschinen

- Eigene staubfreie Spritzgusswerkstatt und umfassende Möglichkeiten zur Formenentwicklung

2. Rohstoffsicherung

- Nur 100 % reines PEEK-Harz; Keine recycelten oder gemischten Materialien

- Vollständige Chargenrückverfolgbarkeit mit bereitgestellten Materialdatenblättern und offiziellem Echtheitszertifikat

- Kundenspezifische Materialqualitäten gemäß den technischen Anforderungen des Kunden verfügbar

3. Maß- und Dichtungspräzision

- Zu 100 % nach Kundenzeichnungen gefertigt (Dicke, Innendurchmesser, Außendurchmesser, Lochpositionen)

- Hochpräzise Toleranz: ±0,005 mm – ±0,02 mm

- Strenge Kontrolle der Ebenheit; Kein Verzug für ultradünne Dichtungen

- Präzise Mehrlochpositionierung für einfache Flanschmontage und Bolzenausrichtung

4. Ultrareine Produktion für Halbleiter und Vakuum

- Ultraschallreinigung + staubfreie Trocknung für Reinraum- und Vakuumanwendungen

- Ausgasungsarme, partikelarme und flüchtige Emissionskontrolle

- Abschließende Vakuumverpackung zur Vermeidung von Kontaminationen

5. Stressabbau und Stabilitätskontrolle

- Obligatorisches Gradientenglühen für alle Polyetheretherketon-Dichtungen (PEEK).

- Beseitigt Bearbeitungsspannungen, Formspannungen und interne Materialspannungen

- Verhindert langfristige Verformungen, Leckagen und Verformungen bei Hitzezyklen

- Überlegen gegenüber Mitbewerbern, die aus Kostengründen auf Glühen und Reinigen verzichten

6. Qualitätsmanagementsystem

- Abgestufte Qualitätskontrolle für allgemeine Industrie- und High-End-Vakuum-/Reinraumqualitäten

- Vollständige Prüfausrüstung für Ebenheit, Härte und Maßtoleranz

- An reale Arbeitsbedingungen angepasster Prozess zur Vermeidung von Feldausfällen

7. Kernmaterialien und Produkte

- Fokus: PEEK & Hochleistungs-Fluorkunststoffe

- Produkte: Dichtungen, Verschleißringe, Pufferteile, Präzisionsbauteile

- Komplettlösung: Materialauswahl → Design → Bearbeitung → Fertigteile

8. Zielanwendungen

- Ausrüstung für chemische Flüssigkeiten

- Neue Energiebatteriebaugruppe

- Halbleiter- und Vakuumsysteme

- Laborinstrumente und Präzisionsgeräte

9. Globales Service-Engagement

- Strenge Qualitätsstandards für langfristige internationale Partnerschaften

- Maßgeschneiderte Lösungen und stabile Lieferung

- Professioneller Support für High-End-Dichtungsanwendungen weltweit

FAQ

F1: Spritzgegossene PEEK-Dichtungen kosten bei identischen Abmessungen weniger. Können sie CNC-gefräste Modelle für Vakuumversiegelungsanwendungen direkt ersetzen?

A1: Wir empfehlen diesen Ersatz nicht. Das Spritzgießen hinterlässt eine höhere innere Eigenspannung und erhöht die Wahrscheinlichkeit versteckter Poren im Produkt. Für Arbeitsszenarien mit geringer Ausgasung und sauberem Vakuum sind CNC-gefräste PEEK-Dichtungen aus Neuharz mit Spannungsarmglühen und staubfreier Reinigungsbehandlung immer die bevorzugte Option.

F2: Bringt eine dickere PEEK-Kunststoffdichtung immer bessere Dichtergebnisse?

A2: Das ist nicht der Fall. Die Wirksamkeit der Abdichtung hängt von der Dichtheit der flachen Oberfläche, der Montagevorspannung und der Kriechfestigkeit des Materials ab. Die richtige Dicke muss zum vorgesehenen Freiraum Ihrer Ausrüstung passen. Zu dicke oder dünne Dichtungen verändern die Werte der Schraubenvorspannung und beeinträchtigen die langfristige Stabilität der Dichtung.

F3: Tritt bei Polyetheretherketon-Dichtungen nach der Glühbehandlung immer noch eine Maßabweichung auf?

A3: Standardmäßiges Gradientenglühen eliminiert den größten Teil der Restspannung und reduziert das Risiko einer Dimensionsverschiebung drastisch. Bei extremer Belastung, drastischen Temperaturwechseln oder bei der Verwendung minderwertiger Rohstoffe kann es dennoch zu geringfügigen Verformungen kommen. Für Anwendungen mit Ultrapräzisionsgeräten empfehlen wir die Hinzufügung eines Voralterungsprüfungsverfahrens für das fertige Produkt, um die Stabilität zusätzlich zu gewährleisten.
