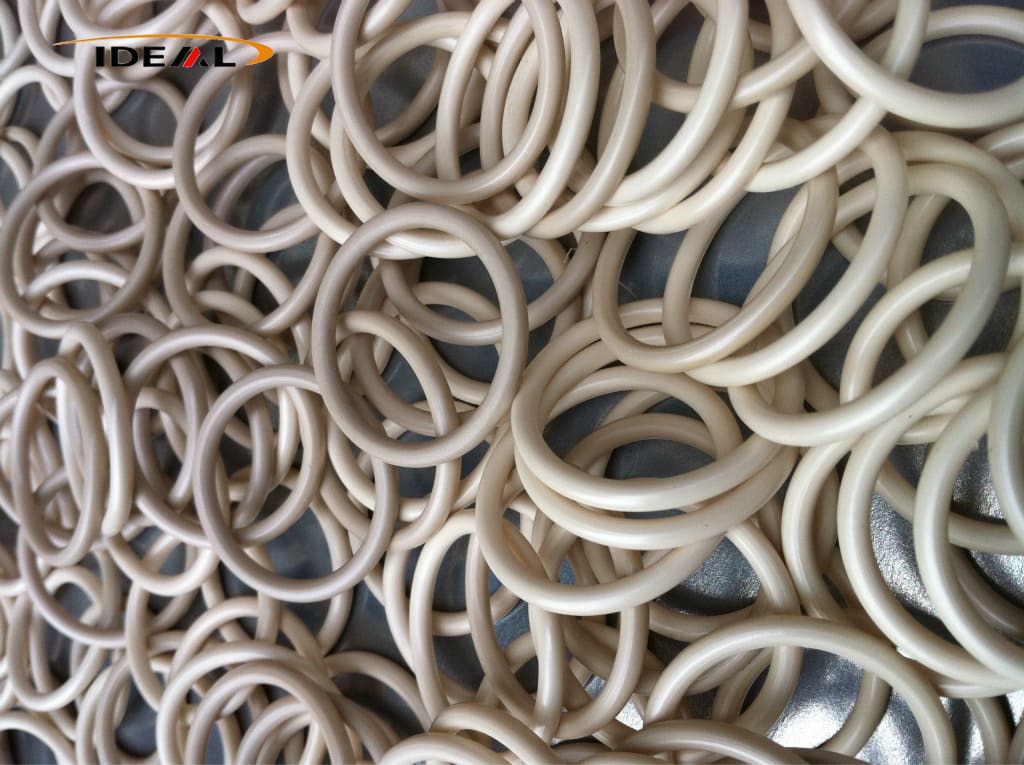

Ideal Plastic bietet PEEK-O-Ringe in den Standardspezifikationen AS568 und GB sowie in kundenspezifischen, nicht standardmäßigen Größen an. Diese O-Ringe sind in reinem PEEK und modifizierten Qualitäten wie Kohlefaser oder Graphitfüllung erhältlich und werden mithilfe einer Kombination aus Präzisions-CNC-Bearbeitung und Hochtemperatur-Spritzguss hergestellt. Ein umfassender Spannungsarmglühprozess eliminiert effektiv Probleme wie Verformung, Schwellung und Undichtigkeit, die durch Temperaturwechsel verursacht werden, und sorgt so für Maßhaltigkeit und Stabilität, die denen von Standard-Kunststoffdichtungen weit überlegen sind. Holen Sie sich ein Angebot!
Die PEEK-O-Ringe des Herstellers Ideal Plastic sind starre, präzise statische Dichtungskomponenten. Sie sind hauptsächlich für die statische Abdichtung und die Mikrobewegungsabdichtung mit niedriger Geschwindigkeit und kurzem Hub konzipiert und können die Dichtungsanforderungen unter extremen Arbeitsbedingungen erfüllen.
Sie füllen Lücken zwischen zusammenpassenden Teilen präzise aus, um Flüssigkeitsaustritt, Gasaustritt und Vakuumverlust wirksam zu verhindern. Gleichzeitig blockieren sie das Eindringen von Staub, Verunreinigungen und Schadstoffen von außen in die Ausrüstung und sorgen so für eine zuverlässige Gesamtabdichtungsleistung.
PEEK-O-Ringe zeichnen sich durch eine runde Schleifenform und einen kreisförmigen Querschnitt aus und erfordern für den Einbau standardmäßige O-Ring-Nuten, die auf der Ausrüstung vorgefertigt werden. Sie werden in Übereinstimmung mit den AS568-US-Standards und nationalen metrischen Standards hergestellt und unterstützen eine standardisierte Produktion in großem Maßstab mit hervorragender universeller Kompatibilität.
PEEK-O-Ringe unterscheiden sich grundlegend von PEEK-Dichtungen und können nicht beliebig ausgetauscht werden. PEEK-O-Ringe werden zur Nutdichtung eingesetzt, um eine stabile statische Abdichtung und eine leichte dynamische Abdichtung zu erreichen. Im Gegensatz dazu zeichnen sich PEEK-Dichtungen durch flexible Konturen, verschiedene Dickenoptionen und anpassbare Profile aus. Sie realisieren eine großflächige Abdichtung durch Flanschflächenverdichtung und eignen sich für unterschiedlich breite Flachflanschdichtflächen.
Es ist strengstens verboten, Flanschdichtungen durch PEEK-O-Ringe zu ersetzen. Die extrem kleine Kontaktfläche von O-Ringen führt zu einer ungleichmäßigen Kompression auf den Flanschoberflächen und erhöht das Risiko eines Dichtungsversagens erheblich.
Das aus hochwertigem PEEK-Material hergestellte Produkt weist einen hohen Schmelzpunkt, eine schlechte Fließfähigkeit der Schmelze und eine offensichtliche Kristallisationsschrumpfung auf und bietet eine hohe strukturelle Stabilität und Anpassungsfähigkeit an raue industrielle Arbeitsbedingungen.
Als starre statische Präzisionsdichtungsteile eignen sich die Produkte für statische Dichtungen und Mikrobewegungsdichtungen bei niedriger Geschwindigkeit unter extremen Bedingungen. Sie verhindern zuverlässig das Austreten von Flüssigkeiten und Gasen, vermeiden Vakuumverluste und isolieren externe Verunreinigungen, sodass die Dichtungsleistung langfristig stabil bleibt.
Durch die standardisierte kreisförmige Struktur mit rundem Querschnitt passen die O-Ringe perfekt in Standard-Ringnuten. Der enge Innenkontakt sorgt für eine stabile statische Abdichtung und leichte dynamische Dichteffekte.
Die Produkte werden strikt nach den AS568-US-Standards und nationalen metrischen Standards hergestellt und verfügen über einheitliche Spezifikationen, die eine groß angelegte industrielle Standardproduktion mit hoher Universalität und Anpassungsfähigkeit unterstützen.
PEEK-O-Ringe und PEEK-Dichtungen haben unterschiedliche Anwendungspositionen. O-Ringe sind auf Nutdichtungsszenarien spezialisiert, während sich anpassbare PEEK-Dichtungen für großflächige Flachflanschdichtungen eignen. Ein willkürlicher Austausch ist verboten, um das Risiko eines Dichtungsversagens zu vermeiden.
Die Produkte profitieren von den inhärenten Eigenschaften des PEEK-Materials und verfügen dank des hohen Schmelzpunkts über eine hohe Temperaturbeständigkeit. Ihre schlechte Schmelzfließfähigkeit und die erhebliche Kristallisationsschrumpfung gewährleisten eine hohe Strukturformstabilität und eignen sich für den langfristigen Einsatz in komplexen und rauen Industrieumgebungen.
Die professionelle Rillendichtungsstruktur sorgt für gleichmäßige Kompression und festen Sitz. Im Gegensatz zum flachen Kompressionsmodus von Dichtungen werden ungleichmäßige Belastungen der Flanschoberflächen wirksam vermieden und versteckte Gefahren von Leckagen und Dichtungsversagen beseitigt.
|
Artikel
|
Spezifikation
|
|---|---|
|
Produktname
|
O-Ringe aus PEEK (Polyetheretherketon).
|
|
Material
|
Ungefülltes PEEK, mit Kohlenstoff gefülltes PEEK, mit Graphit/PTFE gefülltes PEEK
|
|
Farbe
|
Schwarz, Beige
|
|
US-Standard-AS568-Querschnittsdurchmesser
|
1,78 mm (0,070"), 2,62 mm (0,103"), 3,53 mm (0,139"), 5,33 mm (0,210")
|
|
GB/T3452.1 Querschnittsdurchmesser
|
1,80 mm, 2,65 mm, 3,55 mm, 5,30 mm, 7,00 mm
|
|
Musterservice
|
Zu verhandeln
|
|
Zertifizierungen
|
ISO9001, RoHS, REACH
|
|
Größenstandardklassifizierung
|
US-Standard AS568 PEEK-O-Ringe, GB/T 3452.1 Standard-PEEK-O-Ringe, nicht standardmäßige Anpassung
|
Im Vergleich zu Allzweckkunststoffen stellt die Herstellung von PEEK-O-Ringen viel höhere technische Hürden dar. Zwei ausgereifte Massenproduktionsprozesse dominieren die Branche: Präzisions-CNC-Bearbeitung und Hochtemperatur-Präzisionsspritzguss. Die beiden Methoden unterscheiden sich stark in den Eigenschaften der fertigen Teile, den geeigneten Bestellmengen und den Gesamtkosten.
|
Verarbeitungsmodul
|
Detaillierte Beschreibung
|
|---|---|
|
Vollständiger Produktionsworkflow
|
Beginnen Sie mit der Qualitätsprüfung importierter Stangen- und Plattenmaterialien aus reinem PEEK. Die Rohlinge werden einer Vorglühbehandlung unterzogen, um innere Spannungen im Rohmaterial im Voraus zu beseitigen. Nach dem vorläufigen CNC-Drehen zur Bildung ringförmiger Halbzeuge erfolgt das Präzisions-Fertigdrehen zur Optimierung des Querschnittsprofils, gefolgt von der Konzentrizitätskalibrierung. Alle Werkstücke werden einem sekundären Spannungsarmglühen unterzogen, um Restspannungen beim Schneiden zu entfernen. Anschließend werden sie vor der Auslieferung einer Oberflächenpolitur, Gratentfernung und umfassenden Maßprüfungen unterzogen.
|
|
Wichtige Herausforderungen bei der Verarbeitung
|
Dünnwandige ringförmige PEEK-Werkstücke sind strukturell fragil. Herkömmliche Spann- und Schneidmethoden verursachen leicht mechanische Vibrationen und elastische Verformungen. Nach dem Lösen der Halterung führt der Materialrückprall zu Unrundheiten, ovalen Verformungen und unregelmäßigen Formen, was zu einer schlechten Montagegenauigkeit und versteckten Leckagerisiken bei der Dichtung führt.
|
|
Maßgeschneiderte Optimierungslösungen
|
Rüsten Sie maßgeschneiderte, flexible, weiche Vorrichtungen aus, um den konzentrierten Klemmdruck zu verteilen und lokale Extrusionsverformungen zu vermeiden. Nutzen Sie eine großflächige Stützpositionierung, um die Gesamtstabilität des Werkstücks während der Bearbeitung zu verbessern. Kombinieren Sie professionelle PEEK-Spezialschneidwerkzeuge und reduzieren Sie die Vorschubgeschwindigkeit, um Schnittstöße und Vibrationen abzuschwächen. Führen Sie nach der Bearbeitung eine schrittweise Lockerung der Vorrichtung durch, um einen plötzlichen Spannungsabbau und eine bleibende Verformung des Teils zu verhindern.
|
|
Verarbeitungsmodul
|
Detaillierte Beschreibung
|
|---|---|
|
Standardformverfahren
|
PEEK-Pellets werden vollständig getrocknet und entfeuchtet, um Feuchtigkeitsfehler zu beseitigen. Rohstoffe werden im Zylinder bei einer konstanten Temperatur von 360–400 °C gleichmäßig geschmolzen und dann unter hohem Druck in eine Form mit konstanter Temperatur (180–210 °C) eingespritzt. Um die Kristallisation des Materials zu standardisieren, wird eine präzise Druckhaltung angewendet, gefolgt von einer allmählichen langsamen Abkühlung. Nach dem Entformen werden alle Teile einem einheitlichen Entspannungsglühen, Gratbeschneiden und einer umfassenden Maßprüfung unterzogen, um qualifizierte Endprodukte zu gewährleisten.
|
|
Inhärente Prozessschwierigkeiten
|
PEEK-Material zeichnet sich durch eine hohe Kristallinität und kontinuierliche Schrumpfung während der Abkühl- und Formungsphase aus. Leichte Schwankungen der Formtemperatur führen direkt zu einer inkonsistenten Schrumpfung des Innendurchmessers und des Schnurdurchmessers, was zu instabilen Maßtoleranzen und einer schlechten Chargengleichmäßigkeit der fertigen O-Ringe führt.
|
|
Präzise Kontrollmaßnahmen
|
Implementieren Sie eine konstante Temperaturregelung für Zylinder und Form, um den Temperaturbereich konstant zu halten und thermische Schwankungen zu minimieren. Passen Sie die Druckhaltezeit und die Parameter des Kühlzyklus fein an, um die Kristallisationsgeschwindigkeit und Schrumpfungsrate des Materials in alle Richtungen auszugleichen. Vereinheitlichen Sie die innere Spannung der fertigen Produkte durch eine Glühbehandlung nach dem Formen und verbessern Sie so die Dimensionsstabilität von massenproduzierten PEEK-O-Ringen grundlegend.
|
PEEK-O-Ringe werden aus massivem PEEK-Neuwarematerial hergestellt und sind starre, präzise statische Dichtungskomponenten. Sie unterscheiden sich von elastischen Dichtungen aus Gummi, Nylon, POM oder Standard-PTFE und bieten zuverlässige Dichtungskapazität in rauen Umgebungen, in denen herkömmliche Dichtungsmaterialien ihre Leistung nur schwer halten können.
Aufgrund der stabilen molekularen Zusammensetzung ist PEEK bemerkenswert kriechbeständig. Durch die Glühbehandlung werden interne Restspannungen entfernt, sodass diese O-Ringe auch bei schwankenden Temperaturen und kontinuierlichem Druck einen engen Kontakt mit den Dichtflächen aufrechterhalten können. Die Wartungszyklen der Geräte können erheblich verlängert werden.
Das Material verträgt eine Vielzahl von Schmiermitteln, Kühlmitteln und Hydraulikflüssigkeiten. Es verhindert ein Aufquellen, Auflösen oder Verspröden, wenn es leicht korrosiven Substanzen ausgesetzt wird, und eignet sich daher für statische Dichtungsstellen an chemischen Rohrleitungen und Flüssigkeitsverarbeitungssystemen.
PEEK-O-Ringe werden in Heizkammern und Geräten mit häufigen Temperaturschwankungen installiert und erweichen oder verformen sich nicht wie gewöhnliche Kunststoffe. Die ursprüngliche Querschnittsform bleibt unter Last erhalten und verhindert so eine Ausdehnung des Dichtspalts und anhaltende Leckagen unter statischen Hochtemperaturbedingungen.
PEEK-Basisharz enthält keine Weichmacher oder flüchtigen Zusatzstoffe. Die Freisetzung flüchtiger Stoffe bleibt bei hohen Temperaturen minimal, wodurch eine Partikelkontamination in versiegelten Kammern vermieden wird. Aufgrund dieser Eigenschaft werden PEEK-O-Ringe häufig für Halbleiter-Wafer-Verarbeitungsgeräte, Vakuumgefäße und medizinische Sterilisationsmaschinen verwendet.
Als starre statische Präzisionsdichtungen klassifiziert, zeichnen sich PEEK-O-Ringe durch hohe Temperaturtoleranz, hervorragende Kriechfestigkeit, chemische Inertheit, geringe Ausgasung und inhärente Selbstschmierung aus. Sie sind in erster Linie für statische Dichtungen und kurzhubige Mikro-Hin- und Herbewegungsdichtungen bei niedriger Geschwindigkeit konzipiert und eignen sich nicht für hochfrequente, dynamische Hin- und Herbewegungsdichtungen mit langem Hub.
Neuwertiges PEEK zeichnet sich durch eine äußerst geringe Flüchtigkeit aus, um eine Kontamination der Kammer zu vermeiden, und widersteht durch Kriechen verursachten Mikroleckagen bei Langzeit-Vakuumbetrieb.
Diese Geräte laufen mit leichten kontinuierlichen Bewegungen und intermittierenden Start-Stopp-Zyklen, bei denen regelmäßiges Nachfüllen von Fett unpraktisch ist. Die natürliche selbstschmierende Eigenschaft von PEEK ermöglicht einen wartungsfreien Betrieb.
Die Ausrüstung ist drastischen Temperaturschwankungen und der Belastung durch chemische Medien ausgesetzt. Standard-Kunststoffdichtungen quellen in solchen Umgebungen leicht auf und zersetzen sich.
Es hält zyklischen Temperaturen von -60 °C bis 260 °C stand und widersteht Verformungen und Leckagen bei wiederholten thermischen Wechseln.
- Spezialisiert auf kundenspezifische PEEK-O-Ringe (starre Kunststoff-Dichtungselemente)
- Entwickelt für Hochtemperatur-, Hochdruck-, Vakuum- und korrosive Umgebungen
- Ersetzt herkömmliche Gummidichtungen für extreme Arbeitsbedingungen
- Beseitigt versteckte Leckagen und zeitweise auftretende Dichtungsfehler
- Beständig gegen Kriechverformung bei dauerhaft hoher Hitze
- Reduziert das Ausgasen flüchtiger Stoffe und die Partikelkontamination im Vakuum
- Gewährleistet eine stabile Dichtungsleistung in kritischen Geräten
- Verwendet ausschließlich 100 % reines PEEK-Harz
- Keine recycelten Materialien für Halbleiter-, medizinische und saubere Anwendungen
- Materialauswahl basierend auf Arbeitsbedingungen, Präzisionsanforderungen und Auftragsvolumen
- Geringe Ausgasung, keine Partikelabgabe, Einhaltung strenger Sauberkeitsstandards
- Hergestellt nach Kundenzeichnungen oder Standardspezifikationen: AS568 / GB/T3452
- Strenge Kontrolle des Innendurchmessers (ID) und des Kabeldurchmessers
- Gewölbte Dichtfläche frei von Kratzern, Dellen, Poren, Rissen und Einschlüssen
- Keine Grate, Grate oder sichtbare Werkzeugspuren
- Formtrennlinien liegen außerhalb der Dichtungsbereiche (für Formteile)
- Obligatorisches Glühen für alle hochwertigen PEEK-O-Ringe
- Eliminiert Restspannungen durch Bearbeitung und Formen
- Verhindert Verformung, Spaltvergrößerung und Leckage durch Temperaturwechsel
- Gewährleistet langfristige Dimensionsstabilität
- Interne Präzisions-CNC-Werkstätten
- Unterstützt die Anpassung anhand von Zeichnungen oder Mustern
- Geeignet sowohl für CNC-Bearbeitung als auch für Präzisionsspritzguss
- Gleichbleibende Qualität für Kleinserien und Massenproduktion
- Ausrüstung zur Halbleiterfertigung
- Medizinische Geräte und Sterilisationssysteme
- Hochvakuumkammern und -komponenten
- Neue Energie-, Chemie- und Präzisionsinstrumente
- Weltweit exportierte Produkte
- Bedient internationale Kunden in der High-End-Ausrüstungsindustrie
- Fokus auf langfristige, stabile und zuverlässige Dichtungspartnerschaften
A1: Für die CNC-Bearbeitung sind keine kundenspezifischen Formen erforderlich und die Durchlaufzeiten sind kürzer. Es unterstützt vollständig nicht standardmäßige kundenspezifische Abmessungen und bietet eine strengere Spannungskontrolle, perfekt geeignet für Muster, Kleinserienbestellungen sowie hochpräzise Dichtungsanwendungen in der Halbleiter- und Medizinbranche. Spritzguss ist für Großserienbestellungen in Standardgrößen kostengünstig, allerdings fallen Formgebühren an und die Vorlaufzeiten sind länger. Sie können uns Ihre Zeichnungen, Bestellmenge und Arbeitsbedingungen mitteilen, und wir empfehlen Ihnen entsprechend die am besten geeignete Produktionslösung.
A2: Für Dichtungen, die in Hochtemperatur-, Vakuum- oder Dauerdruckumgebungen eingesetzt werden, wird das Glühen dringend empfohlen. Für allgemeine Anwendungen bei Raumtemperatur und niedrigem Druck kann der Prozess nach Ihrer Einschätzung aus Kostengründen weggelassen werden.
A3: Im Folgenden sind vier häufige Grundursachen aufgeführt:
① Die Rillen sind so konzipiert, dass sie auf Gummi-O-Ringe passen, was zu unterschiedlichen Kompressionsraten führt.
② Die Dichtungen überspringen die Glühbehandlung und verformen sich allmählich, wenn die Restspannung unter Betriebsbedingungen nachlässt.
③ Auf den Dichtflächen sind sichtbare Werkzeugspuren oder Grate vorhanden;
④ Schlechte Bearbeitungsgenauigkeit der Gerätenuten.
Bitte stellen Sie uns Ihre Betriebsparameter und Nutzeichnungen zur Verfügung. Wir analysieren das Problem und schlagen zielgerichtete Lösungen vor.
A4: Für Szenarien mit anhaltenden starken Stößen und starken hochfrequenten Vibrationen ist eine sorgfältige Bewertung erforderlich. PEEK weist eine hohe Steifigkeit bei gleichzeitig geringer Elastizität auf und eignet sich daher am besten für die statische Abdichtung. Für stark vibrierende Umgebungen empfehlen wir die Optimierung der Rillenstrukturen oder die Erforschung gefüllter modifizierter PEEK-Typen als Alternativen.
