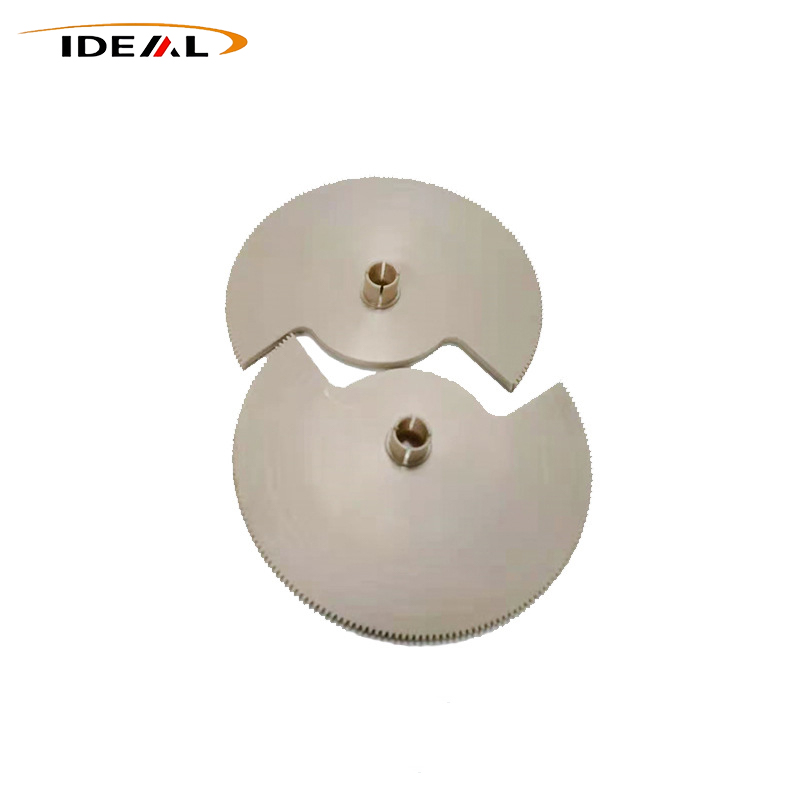

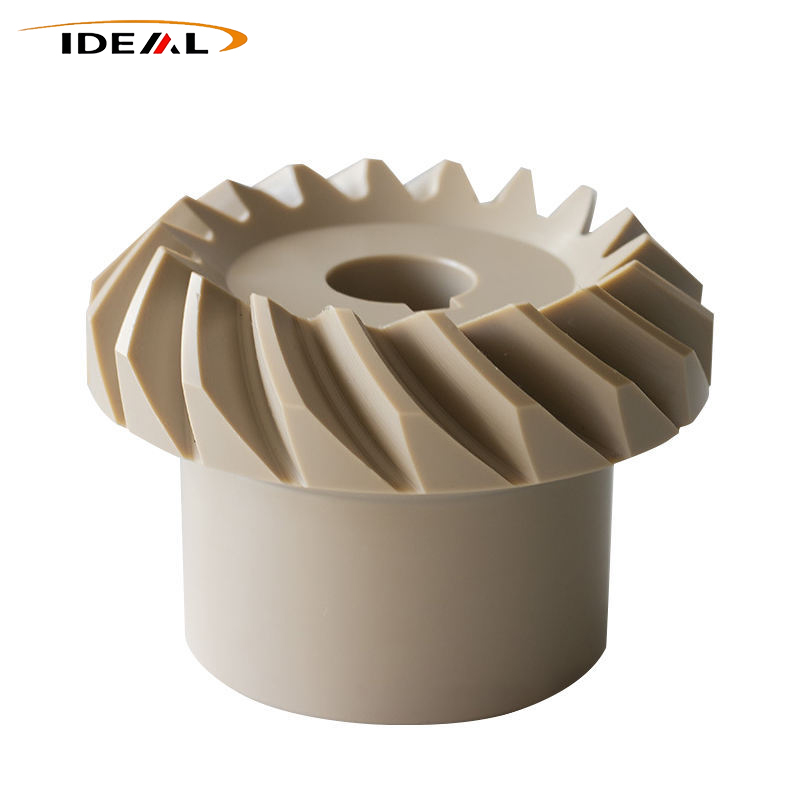

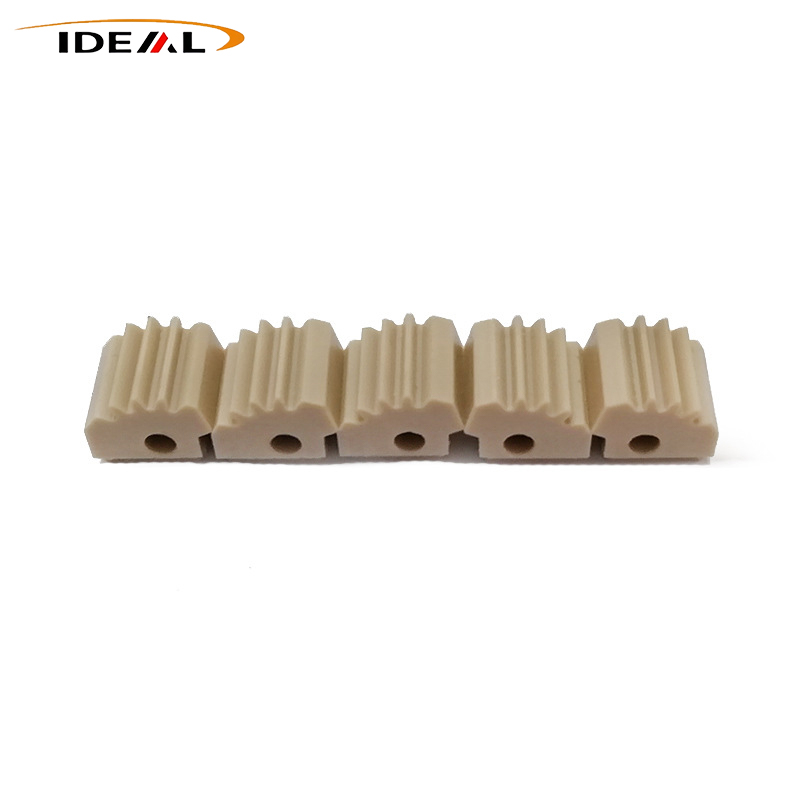

Ideal Plastic Hochleistungs-PEEK-Ritzel sind Antriebsräder mit kleinen Modulen für High-End-Präzisionsübertragungssysteme. Als zentrale Leistungseingangskomponente von Getriebebaugruppen wird es üblicherweise mit größeren Zahnrädern, Schneckengetrieben und Schrägverzahnungen zur Geschwindigkeitsreduzierung, Geschwindigkeitserhöhung und präzisen Positionierung kombiniert. Mini-Ritzel unterliegen häufigen Eingriffszyklen und erfordern eine hervorragende Verschleißfestigkeit, Ermüdungsbeständigkeit und Dimensionsstabilität.
Die vom Hersteller Ideal Plastic angebotenen PEEK-Ritzel fungieren als kleine Antriebsräder in Präzisionsgetriebesätzen. Es arbeitet mit großen Zahnrädern, Schneckengetrieben oder Schrägverzahnungen zusammen, um Verzögerung, Beschleunigung und präzise Positionierungsübertragung zu realisieren.
Im Gegensatz zu großen Standardzahnrädern zeichnen sich Ritzel durch kleine Module und feine Zahnprofile aus und durchlaufen deutlich mehr Eingriffszyklen. Sie stellen daher hohe Anforderungen an die Materialverschleißfestigkeit, Ermüdungsbeständigkeit und Dimensionsstabilität.
1. Herkömmliche Metallritzel: lautes Laufgeräusch, leichte Rostbildung und hohe Rotationsträgheit
2. Ritzel aus Nylon/POM: schlechte Hochtemperaturbeständigkeit, schneller Verschleiß und schneller Präzisionsverlust
Dank der herausragenden umfassenden Eigenschaften des PEEK-Polymers löst PEEK Pinion Gear die größten Probleme der Miniatur-Hochfrequenzübertragung. Es unterstützt einen langen, geräuscharmen, wartungsfreien Betrieb mit stabiler Präzision und wird zu einem wichtigen Upgrade-Teil für Präzisionsautomatisierung, Robotersysteme und medizinische Geräte.
Die Herstellung von PEEK-Ritzeln mit kleinem Modul ist technisch schwierig. Häufige Produktionsfehler sind unvollständige Hohlraumfüllung, Formverzerrung, Restspannung und Zahnwurzelrisse. Wir wenden zwei unabhängige, ausgereifte Prozesse an, um unterschiedlichen Präzisionsanforderungen und Auftragsvolumina gerecht zu werden.
Das Produkt überwindet typische Mängel von Metall-, Nylon- und POM-Miniaturgetrieben. Unterstützt durch 5-Achsen-CNC-Wälzfräsen und Hochtemperatur-Hochdruckspritzguss sorgen sie für einen langfristig leisen, wartungsfreien und stabilen Präzisionsbetrieb für Automatisierungs-, Roboter- und medizinische Maschinen unter rauen Arbeitsbedingungen.
Dieser Prozess ist auf hochpräzise kundenspezifische Aufträge ausgerichtet, insbesondere für nicht standardmäßige Zahnräder mit kleinen Modulen, die in medizinischen Instrumenten und Präzisionsgeräten für die Forschung verwendet werden.
1. Spezielle Miniatur-Wälzfräser führen Feinschnitte durch; Die reservierte Bearbeitungszugabe für die Sekundärbearbeitung kontrolliert streng den Zahnprofilfehler und die Konzentrizität.Optimiert für die Massenproduktion von Standard-PEEK-Ritzeln.
Gegen die hohe Viskosität und schlechte Schmelzfließfähigkeit von PEEK setzen wir auf eine präzise Plastifizierung bei 360–400 °C, eine Formgebung bei 160–180 °C bei hoher Formtemperatur, segmentiertes Druckhalten und kontrollierte Kühlung. Dieses Verfahren löst wirksam typische Formprobleme: unzureichende Füllung in winzigen Zahnhohlräumen, Lunker, Bindenähte und Maßabweichungen. Abtriebsritzel weisen eine gleichmäßige Dichte, vollständige Zahnprofile und eine hervorragende Chargenkonsistenz auf.
Alle fertigen PEEK-Ritzel durchlaufen eine Feinpolitur der Zahnoberfläche, eine Rundheitskalibrierung, Spannungsstabilisierung und eine vollständige Maßprüfung. Strenge Qualitätsverfahren gewährleisten einen reibungslosen Eingriff, einheitliche Toleranzen und eine zuverlässige Langzeitlaufleistung. GuangZhou IDEAL verfügt über mehr als 15 Jahre Erfahrung in der Herstellung von PEEK-Komponenten. Unsere Werkstatt ist mit mehreren 5-Achsen-Bearbeitungszentren und CNC-Werkzeugmaschinen ausgestattet und deckt kundenspezifische CNC-Bearbeitung und Formenentwicklung ab.
Wir haben beide Produktionsabläufe optimiert:
1. Spritzgussseite: Hochtemperatur-Heißkanaldesign, langsame segmentierte Füllung und Gradienten-Hochdruckhaltung, wodurch schlechte Schmelzfließfähigkeit, Mikrozahn-Unterfüllung, ungleichmäßige Schrumpfung, Ritzelexzentrizität, Verzug und schlechte Konzentrizität behoben werden.
2. CNC-Bearbeitungsseite: speziell beschichtete Miniatur-Wälzfräser, temperaturgesteuertes Schneiden bei niedriger Geschwindigkeit und 100 % Gradientenglühen. Verhindern Sie thermisches Anhaften des Fräsers, Zurückfedern des Zahnprofils, Grate, Wurzelkratzer und spannungsbedingte Bohrungsvergrößerungen, Teilungsverschiebungen, Spielerhöhungen und Getriebeschlupf.
|
Artikel |
Details |
|---|---|
| Produktname | PEEK-Ritzel |
| Material | Reines PEEK, glasfaserverstärktes PEEK, kohlenstofffaserverstärktes PEEK, medizinisches/lebensmitteltaugliches PEEK |
| Farbe | Schwarz, Beige |
| Standardmodule | 0,3, 0,5, 0,8, 1,0, 1,25, 1,5, 2,0 |
| Zahnzahlbereich | 10T-80T; extra kleine/große Zahnzahl anpassbar |
| Druckwinkel | Standard 20°; 14,5°, 25° Sonderwinkel auf Anfrage lieferbar |
| Innenlochtypen | Rundloch, D-Loch, Keilnutloch, Stufenloch; anpassbar |
| Außendurchmesserbereich | 3mm-80mm |
| Bearbeitungsgenauigkeit | ±0,01 mm; Ultrahohe Präzision bis zu ±0,005 mm |
| Beispielrichtlinie | Zu verhandeln |
| Maßgeschneiderter Service | Nicht standardmäßiges Modul, spezielle Zahnanzahl, Dicke, exzentrische Struktur, unregelmäßige Größe unterstützt |
Das PEEK-Ritzel funktioniert unter rauen Betriebsbedingungen: Hochgeschwindigkeitsrotation, häufiger Eingriff und hoher Reibungsdruck der Einheit. Die Gesamtgenauigkeit, Lebensdauer, der Geräuschpegel und die Stabilität der gesamten Maschine hängen stark von der Leistung des Ritzels ab.
PEEK verfügt über eine hervorragende Kriechschutzfähigkeit bei hohen Temperaturen. Bei langfristigem Hochgeschwindigkeitseingriff oder beengten heißen Umgebungen wie Motorkabinen und Heizungsproduktionsanlagen behalten Ritzel intakte Zahnprofile, stabile Bohrungsabmessungen und gleichmäßige Zahnabstände bei. Bei längerem, hochtemperaturbelastetem Betrieb kommt es zu keinem Präzisionsversatz oder Strukturlockerung.
Mit inhärenter Feststoff-Selbstschmierung und niedrigem Reibungskoeffizienten unterstützen PEEK-Ritzel einen Trockenbetrieb über lange Zyklen ohne Ölversorgung, wodurch die routinemäßige Fettpflege entfällt. Bei wiederholtem Start-Stopp und kontinuierlichem Eingriff erzeugen sie minimalen Schleifstaub, verringern das Risiko von Abriss und allmählichem Verschleiß und senken mechanische Ausfälle und Wartungskosten nach dem Kauf.
Im Vergleich zu Metallritzeln erreichen PEEK-Ritzel eine Gewichtsreduzierung von mehr als 70 %. Die extrem niedrige Rotationsträgheit reduziert die Start-Stopp-Reaktionsverzögerung erheblich und sorgt für eine feinfühlige dynamische Bewegung. Es erfüllt die hochpräzisen dynamischen Steuerungsanforderungen von Robotern, Miniatur-Servoteilen und Feinabstimmungsgeräten und behebt die Nachteile von Metallgetrieben wie große Trägheit, ruckartigen Start-Stopp, ungenaue Mikroeinstellung und hohen Energieverbrauch.
PEEK besitzt eine hohe chemische Inertheit. Es widersteht langfristiger Erosion durch Motoröl, Kühlmittel, Säure-Alkali-Lösungsmittel, feuchte Luft und Meeressalznebel. Im Gegensatz zu rostanfälligen Metallzahnrädern und feuchtigkeitsempfindlichen gewöhnlichen Kunststoffzahnrädern sorgt das PEEK-Ritzel für eine stabile Leistung in chemischen Verarbeitungs-, Umweltschutz-, Schiffs- und Fahrzeugarbeitsszenarien.
Die Wasserabsorptionsrate liegt unter 0,05 % und wird kaum durch Änderungen der Umgebungsfeuchtigkeit beeinflusst. Bei Heiß-Kalt-Wechsel, feuchten Bedingungen und Langzeit-Ermüdungsbetrieb werden Zahnschwellungen, Zahnblockaden und eine Vergrößerung des Eingriffsspalts vermieden. Die Übertragungspräzision bleibt während des gesamten Wartungszyklus konstant.
Das optimierte Zahnwurzelbogendesign und die professionelle Glühstabilisierung eliminieren die Konzentration innerer Spannungen und bilden eine dichte, gleichmäßige Innenstruktur. Bei häufigen Start-Stopp-Vorgängen, schnellen Hin- und Herbewegungen und sofortigen mechanischen Stößen weist das PEEK-Ritzel eine hohe strukturelle Festigkeit und Anti-Ermüdungsleistung auf. Zahnrisse und -brüche treten selten auf, was die Gesamtlebensdauer der Getriebebaugruppen verlängert.
PEEK-Ritzel vereinen hohe Temperaturbeständigkeit, hohe Verschleißfestigkeit für häufiges Eingreifen, wartungsfreie Selbstschmierung, trägheitsarmes Leichtbaudesign, geräuscharmen Lauf und stabile Maßgenauigkeit und werden häufig in kompakten, leichten, kontinuierlich laufenden, hochpräzisen mechanischen Geräten eingesetzt. Sie sind der ideale Ersatz für schnell verschleißende, verformungsanfällige und laute Miniaturzahnräder aus Metall/Nylon/POM.
· Industrielle Automatisierungsgeräte und Präzisionsgeräte zur Bewegungssteuerung
· Intelligente Roboter und automatisierte mechanische Systeme
· Hochwertige medizinische Präzisionsausrüstung
· Bordgeräte für Kraftfahrzeuge und Fahrzeuge mit neuer Energie
· Produktionsanlagen für Präzisionselektronik und Halbleiter
· Hochtemperatur-Trocknungs-, chemische Verarbeitungs- und Korrosionsschutz-Umweltschutzanlagen
GuangZhou IDEAL konzentriert sich auf Forschung und Entwicklung sowie die Herstellung hochpräziser Getriebekomponenten aus technischen Hochleistungskunststoffen. Wir lösen die häufigsten Schwachstellen der Miniaturgetriebeindustrie: unvollständige Formfüllung, spannungsbedingte Verformung, Präzisionsdämpfung, schneller Verschleiß bei häufigem Eingriff und instabile Chargenkonsistenz.
· Umfassende Auswahl an PEEK-Materialien: reines PEEK, glasfaserverstärkt, kohlenstofffaserverstärkt, medizinische Qualität und Lebensmittelqualität, geeignet für verschiedene raue Bedingungen (hohe Temperaturen, häufiges Ineinandergreifen, geräuscharm, korrosionsbeständig, Reinraum, leichtgewichtige Projekte).
· ISO-standardisierte Produktion, vollständige exportorientierte Zertifizierungen und stabile Lieferzyklen.
· Bedienen Sie globale B2B-Industriekäufer mit langlebigen, kostengünstigen PEEK-Ritzeln nach Maß und in Großbestellungen.
· Kunden können Konstruktionszeichnungen, physische Muster oder Betriebszustandsparameter für maßgeschneiderte Lösungen und genaue Angebote bereitstellen.
Verfügbare Kooperationsmodi: zeichnungsbasierte Anpassung, Musterentwicklung, 5-Achsen-CNC-Kleinserienfertigung, Spritzguss-Massenfertigung, OEM- und ODM-Exportaufträge.
A1: Herkömmliche Ritzel aus Nylon und POM weisen eine begrenzte Hitzebeständigkeit auf. Oberhalb von 100 °C werden sie allmählich weicher und verschleißen stark. Häufiger Betrieb kann zu Zahnbrüchen und einer Vergrößerung des Eingriffsspalts führen, was zu Präzisionsfehlern führen kann.
Im Gegensatz dazu läuft das PEEK-Ritzel stabil in einer kontinuierlichen Hochtemperaturumgebung von 260 °C. Seine Anti-Kriech-, Anti-Ermüdungs- und Verschleißfestigkeitseigenschaften übertreffen herkömmliche Kunststoffe bei weitem und sorgen für eine höhere Präzisionsstabilität und eine längere Lebensdauer für Miniatur-Hochfrequenzübertragungssysteme.
A2: Wir unterstützen umfassende, nicht standardmäßige Anpassungsdienste. Gemäß den CAD-Zeichnungen der Kunden, physischen Mustern und tatsächlichen Betriebszustandsparametern können wir Ritzel mit verschiedenen nicht standardmäßigen Modulen, speziellen Zahnzahlen, exzentrischen Strukturen und unregelmäßigen Abmessungen entwickeln. Wir unterstützen die Verarbeitung von Kleinserien-Prototypen ebenso wie die Großserien-Massenproduktion und OEM/ODM-Zusammenarbeit.
