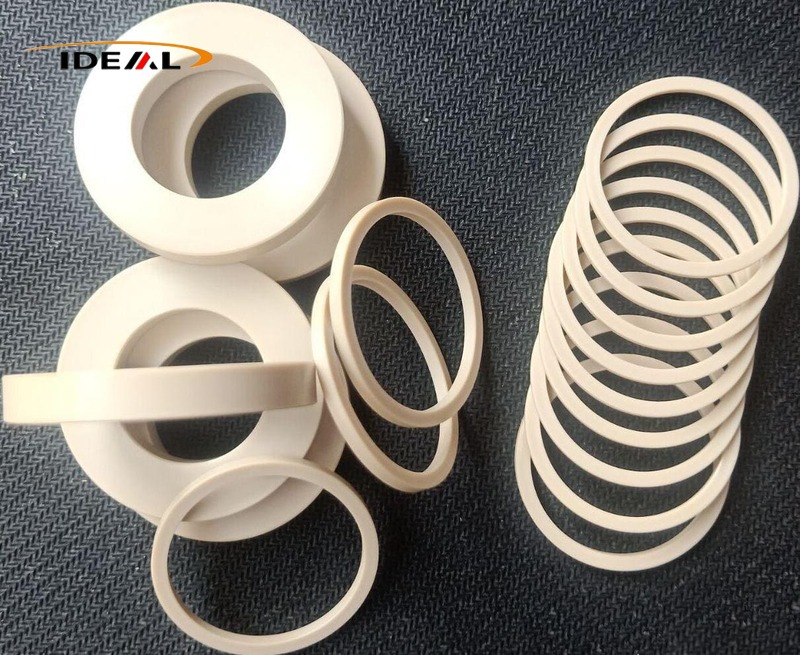

Die PEEK-Ringe von Ideal Plastic sind präzise kreisförmige Funktionsteile, die häufig in High-End-Industriemaschinen eingebaut werden. Sie dienen gleichzeitig der mechanischen Begrenzung, der dichten Isolierung, der Abriebabschirmung, der elektrischen Isolationstrennung und der punktgenauen Positionierung. Für anspruchsvolle Präzisionsgeräte sind sie zur zuverlässigsten Ringlösung auf dem Markt geworden. Nehmen Sie gerne Kontakt mit uns auf!
Ideal Plastic bietet leistungsstarke China-PEEK-Ringe. Im Vergleich zu herkömmlichen runden Bauteilen aus Metall, Nylon oder POM vereinen diese Ringe hohe Temperaturbeständigkeit, inhärente Trockenselbstschmierung, elektrische Isolierung, chemische Beständigkeit sowie extrem geringe Kriechleistung in einer einzigen Komponente.
Dabei handelt es sich um einen allgemeinen Überbegriff für alle ringförmigen PEEK-Komponenten und nicht um ein einzelnes festes Teil. Trotz eines einheitlichen kreisförmigen Profils verfügen verschiedene Typen über maßgeschneiderte Funktionen für verschiedene Industrieszenarien. Unser komplettes Produktsortiment umfasst:
- PEEK-Unterlegscheiben und -Dichtungen

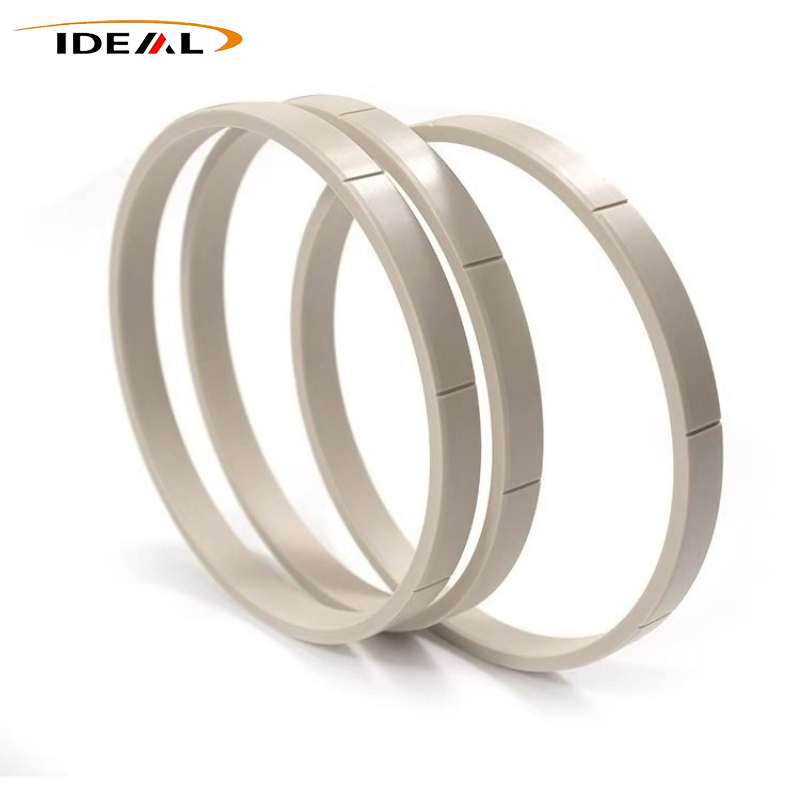

- Stützringe aus PEEK
- PEEK-Dichtungsringe
- Stützringe aus PEEK
Jeder PEEK-Ringtyp erfüllt exklusive Kernfunktionen in Dichtungssystemen:
- PEEK-Stützringe: Bieten physischen Schutz für O-Ringe und primäre Dichtungsringe, um Extrusionsschäden zu verhindern
- Dichtungsringe: Dienen als Kernbarriere, um das Eindringen von flüssigen Medien zu verhindern

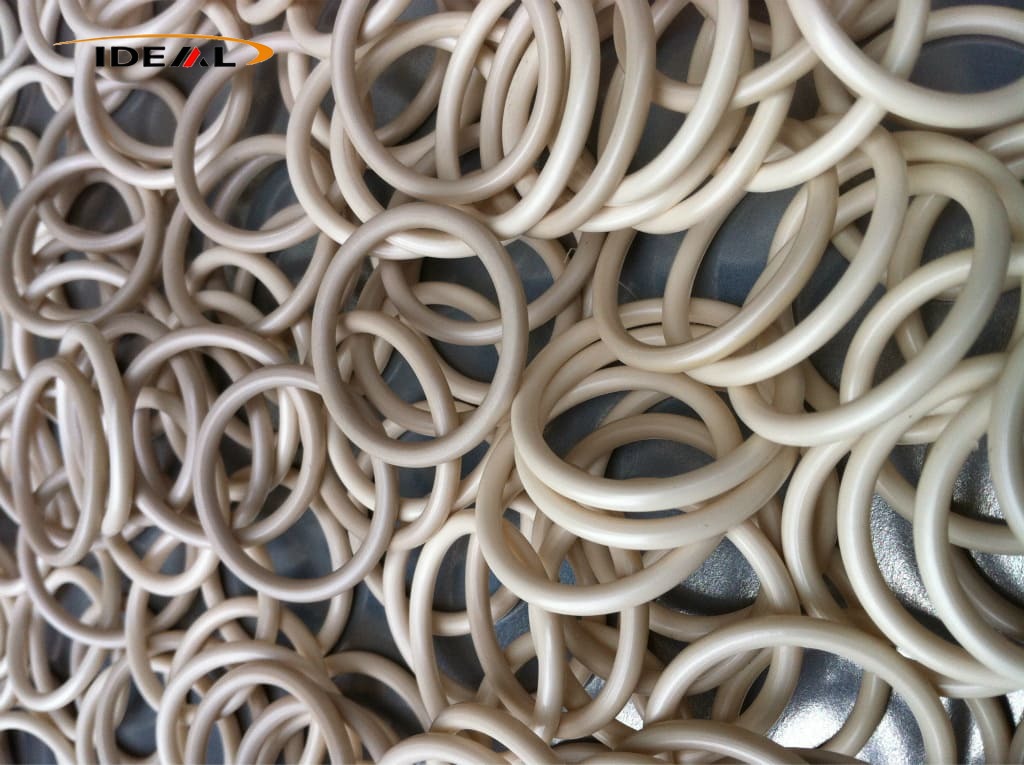

- O-Ringe: Bieten eine kontinuierliche elastische Vorspannung, um eine stabile und zuverlässige Dichtungsleistung aufrechtzuerhalten
Polyetheretherketon-Ringe werden häufig als Isolierdichtungen und Reibpaar-Verschleißringe verwendet und zwischen rotierenden Wellen und Gerätehohlräumen installiert. Sie nutzen die inhärente selbstschmierende Eigenschaft von PEEK, um ölfreie Trockenreibung zu unterstützen, und bieten wichtige betriebliche Vorteile:
- Reduziert Reibung und Komponentenabrieb erheblich
- Schützen Sie teure Metallwellen und Gerätegehäuse vor Verschleißschäden
- Effektiv geringere mechanische Betriebsgeräusche
- Verlängern Sie die Lebensdauer von Getriebebaugruppen erheblich
Diese Ringe fungieren als Hochleistungs-Sicherungsringe und Begrenzungsringe und zeichnen sich durch eine hervorragende mechanische Positionierung aus. Dank der hervorragenden Anti-Kriech-Eigenschaften behalten sie eine stabile Präzision unter rauen Hochtemperatur- und Hochdruckbedingungen bei und bieten die folgenden Vorteile:
- Beschränken Sie die axiale Verschiebung der beweglichen Teile auf stabile Weise und verriegeln Sie die Baugruppenspiele
- Behalten Sie die vollständige Maßhaltigkeit bei langfristiger hoher Hitze und kontinuierlichem Druck bei
- Vermeiden Sie Komponentenversatz und Positionsabweichung bei längerem Gerätebetrieb
- Sorgen Sie für eine konsistente und präzise mechanische Betriebsgenauigkeit
PEEK-Ringe sind herkömmlichen Metallringen überlegen und zeichnen sich durch eine hohe Umweltanpassungsfähigkeit und multifunktionale Leistung für verschiedene Industrieanlagen aus. Ihre wesentlichen Anwendungsvorteile sind folgende:
Geeignet für Pumpen, Ventile und rotierende Baugruppen, um die Abdichtung zu unterstützen, Vibrationen zu dämpfen und Laufgeräusche zu reduzieren
Beständig gegen Erosion durch Hydrauliköle, Kühlmittel, schwache Säuren, schwache Laugen und Salznebel
Schützen Sie zentrale Innenteile chemischer Flüssigkeitssysteme und Offshore-Schiffsmaschinen
Vermeiden Sie effektiv Rostschäden, die bei herkömmlichen Metallringen auftreten
Der hohe Schmelzpunkt, die hohe Schmelzviskosität und die schnelle Kristallisationsrate von PEEK können bei präzisionsringförmigen Teilen zu Verarbeitungsfehlern wie Restspannung, Einfallstellen, Verformung und schlechter Rundheit führen. Um diese Probleme zu lösen und eine gleichbleibende langfristige Dimensionsstabilität sicherzustellen, setzen wir auf standardisierte Fertigungslösungen:
Präzise CNC-Bearbeitung und Hochtemperatur-Präzisionsspritzguss für unterschiedliche Chargen- und Präzisionsanforderungen
Die professionelle Nachbearbeitung ist bei beiden Produktionsmethoden aufeinander abgestimmt
Beseitigen Sie effektiv Verarbeitungsfehler und garantieren Sie eine dauerhafte Dimensionsstabilität für Endanwendungen
Dieser Herstellungsweg eignet sich gut für dünnwandige Ringe, Ringe mit großem Durchmesser, Halbleiter-CMP-Ringe, ringförmige Komponenten in medizinischer Qualität, geschlitzte/gestufte Spezialformringe, nicht standardmäßige kundenspezifische Teile und F&E-Muster in kleinen Chargen. Es ist kein Öffnen der Form erforderlich. Sonderanfertigungen auf der Grundlage technischer Zeichnungen oder physischer Muster sind uneingeschränkt akzeptabel.
Dank der hervorragenden Bearbeitungsgenauigkeit kann die Maßtoleranz ±0,01 mm erreichen. Rundheit und Ebenheit werden gut kontrolliert. Durch eine gezielte Glühbehandlung nach der Verarbeitung werden innere Spannungen gründlich abgebaut, so dass es nach der Installation nicht zu bleibenden Verformungen kommt.
Allerdings stößt die CNC-Bearbeitung bei der Bearbeitung dünnwandiger PEEK-Ringe mit großem Durchmesser immer noch auf handfeste Hürden. Werkstücke neigen dazu, sich unter Spannkraft zu verformen; Der Materialrückprall erfolgt unmittelbar nach dem Schneiden. Ebenheit und Rundheit sind schwer zu stabilisieren. Übermäßige Schneidwärme schmilzt teilweise PEEK-Material, was zur Gratbildung und rauen Oberflächenstruktur führt.
1. Wir verwenden Werkzeugaufnahmen mit weichen Kontaktflächen, um die Klemmspannung zu verringern.
2. Wir führen Schichtschnitte mit geringer Schnitttiefe durch; Werkstücke werden direkt nach der Grobbearbeitung geglüht, bevor mit dem Feinschneiden fortgefahren wird.
3. Die Schnittparameter sind fein abgestimmt und werden mit scharfen Schneidwerkzeugen kombiniert.
4. Anstatt die Werkstücke in großer Kühlflüssigkeit einzuweichen, wird eine Nebelkühlung eingesetzt.
Das Spritzgießen eignet sich für industrielle Großaufträge für Standard-Flachringe, Sicherungsringe und Begrenzungsringe. Bei Großserien sinken die Stückkosten erheblich. Komplexe Strukturen mit Rillen und Stufen können in einem Arbeitsgang geformt werden, was eine hervorragende Maßkonsistenz über ganze Chargen hinweg gewährleistet.
Das PEEK-Spritzgießen bringt jedoch inhärente Schwierigkeiten mit sich. Seine extrem hohe Schmelzviskosität führt zu einer schlechten Fließfähigkeit. Bei dünnwandigen Ringen kommt es häufig zu unvollständiger Füllung, Einfallstellen und offensichtlichen Bindenähten. Durch die schnelle Kristallisation entstehen beim Formen massive innere Spannungen, die beim Entformen der Produkte zu Verformungen führen.
1. Die genaue Plastifizierungstemperatur wird zwischen 380℃ und 420℃ kontrolliert;
2. Formkanäle und Anschnittstrukturen werden für einen besseren Flüssigkeitsfluss neu gestaltet;
3. Die segmentierte Druckhaltung plus Gradientenkühlung verbessert die Schmelzfüllergebnisse, während Formen mit konstanter Temperatur langsam abkühlen.
4. Das Gradientenglühen wird nach dem Formen durchgeführt, um die Formspannung vollständig abzubauen.
- Spezialisiert auf Forschung und Entwicklung sowie Herstellung von PEEK-Ringteilen
- Integrierte Fähigkeiten: interne Materialforschung und -entwicklung, Formenentwicklung, Präzisions-CNC-Bearbeitung, Hochtemperatur-Spritzguss
- Fachkompetenz bei anspruchsvollen Produkten: hochpräzise, dünnwandige, unregelmäßig geformte Polyether-Ether-Keton-Ringe mit großem Durchmesser
- Optimierte Prozesse lösen häufige Branchenprobleme: unzureichende Schmelzfüllung, spannungsbedingte Verformung, schlechte Ebenheit und inkonsistente Leistung von Charge zu Charge
- Vollständige Qualitätskontrolle, die die Rohstoffbeschaffung, Produktion und Nachbehandlung umfasst
- Nur 100 % reine PEEK-Pellets; recycelte oder gemischte Materialien sind verboten
- COA (Analysezertifikat) pro Charge auf Anfrage erhältlich
- Verfügbare Materialqualitäten:
- Reines PEEK1000
- 30 % glasfaserverstärktes PEEK (GF30)
- 30 % kohlefaserverstärktes PEEK (CF30)
- PTFE-modifiziertes PEEK
- ESD antistatisches PEEK
- PEEK in medizinischer Qualität
- Keine Blasen, Nadellöcher, Einfallstellen, Risse, Verwerfungen, Delaminationen oder markante Schweißnähte auf Oberflächen
- Innenbohrung, Außenkreis und Stirnflächen vollständig entgratet, keine scharfen Kanten
- Kantenabsplitterungen, tiefe Kratzer und Ölverschmutzungen sind strengstens untersagt
- Für PEEK-Ringe in Reinraumqualität: Oberflächen frei von Staub und feinen Partikelrückständen
- Standardteile: Toleranz ±0,05 mm
- Hochpräzise kundenspezifische Teile: Toleranz ±0,01 mm
- Strenge Prüfung auf Rundheit, Ebenheit, Gleichmäßigkeit der Wandstärke und Rechtwinkligkeit
- Sorgen Sie für einen stabilen Montageabstand, um ein Verklemmen oder einen lockeren Sitz zu verhindern
- Zusätzliche Ebenheitsprüfung bei dünnwandigen Ringen zur Vermeidung von Verzug
- Alle Polyether-Ether-Keton-Ringe in Präzisionsqualität werden nach der Verarbeitung einem Gradientenglühen unterzogen
- Eliminieren Sie Restspannungen, die durch CNC-Bearbeitung oder Spritzguss entstehen
- Verhindert Formveränderungen, Maßabweichungen und Kriechversagen bei Langzeitbetrieb bei hohen Temperaturen und Dauerdruck
- CNC-Drehen und Fräsen
- Hochtemperatur-Spritzguss
- Zeichnungsbasierte kundenspezifische Fertigung für globale Industriekunden
- Produktpalette: Neuware, kohlenstofffaserverstärkte und antistatisch modifizierte PEEK-Komponenten (Verschleißringe, Positionierungsteile)
- Automobilelektronik
- Halbleiterübertragungsgeräte
- Systeme zur Steuerung von Schiffsflüssigkeiten
- Flexible Mindestbestellmenge
- Zuverlässige Lieferzeit
- Maßgeschneiderte Hochleistungskunststoffkomponenten für weltweite Industriekunden
Peek-Stützringe behalten bei erhöhten Temperaturen eine stabile strukturelle Festigkeit und widerstehen Erweichung, bleibender Verformung und Kriechen bei längerer thermischer Belastung.
Typische Einsatzbereiche umfassen elektronische Baugruppen in der Automobilindustrie, interne Strukturen von Motoren für neue Energieträger, Hochtemperatur-Sensorkomponenten, industrielle Heizgeräte und Luft- und Raumfahrthardware, die häufigen Temperaturwechseln ausgesetzt ist.
Dank eines niedrigen inhärenten Reibungskoeffizienten erzeugt PEEK bei kontinuierlicher Bewegung nur begrenzte Abriebpartikel und verhindert eine Ölverschmutzung in abgedichteten Gehäusen. Kohlefasergefüllte und PTFE-modifizierte Varianten erhöhen die Verschleißfestigkeit unter Hochlastszenarien zusätzlich.
Häufige Anwendungen: Verschleißeinsätze für Robotergelenke, Getriebedruckringe, rotierende Verschleißkomponenten für Pumpen und Ventile, Halbleiterübertragungsleitungen und ölfreie medizinische Geräte.
Anhaltender Druck und Hitze lösen bei PEEK kaum bleibende Verformungen aus. Die Montagespalte bleiben über Jahre hinweg gleichbleibend und verhindern effektiv ein axiales Lockern und einen Positionierungsversatz. Dieser Vorteil macht sie zur ersten Wahl für Präzisionspositionierungsstrukturen.
Anwendbare Szenarien: Grenzkomponenten für Präzisionsinstrumente, Positionierungseinsätze für die Waferhandhabung, isolierende Abstandshalter für optische Tests und kundenspezifische Präzisionswerkzeugteile.
Diese Ringe vertragen Hydraulikflüssigkeiten, Kühlmittel, milde Säuren, schwache Laugen, organische Lösungsmittel und Salznebel an der Küste. Sie weisen keine Rostprobleme auf, die bei Metallteilen auftreten, und vermeiden außerdem die für Allzweckkunststoffe typischen Quell- und Hydrolyserisiken.
Sie werden häufig in chemische Pumpen- und Ventilbaugruppen, Offshore-Flüssigkeitskontrollgeräte, Schiffstestinstrumente und Hardware für Automobilkühlsysteme eingebaut.
A1: Wir fertigen PEEK-Flachringe, PEEK-Halteringe, PEEK-Stufenringe, PEEK-Rillenringe, PEEK-CMP-Ringe und PEEK-Druckringe.
A2: Ja. PEEK verfügt über eine inhärente Selbstschmierung. Es unterstützt einen langfristigen Trockenreibungsbetrieb ohne Ölverschmutzung und eignet sich perfekt für Reinräume, medizinische Maschinen, Lebensmittelverarbeitungsgeräte und Vakuumgeräte.
A3: Eine austauschbare Verwendung wird nicht empfohlen:
1）Verwenden Sie niemals PEEK-Stützringe als primäre Dichtungselemente, da es sonst zu kontinuierlichem Flüssigkeitsaustritt kommt.
2）Verwenden Sie keine PEEK-Unterlegscheiben, um Dichtungen für die Hochdruckabdichtung zu ersetzen. Eine unzureichende Ebenheit führt zu einer mittleren Versickerung.
3）Erwarten Sie nicht, dass PEEK-O-Ringe die gleiche elastische Dichtwirkung wie Gummi-O-Ringe bieten.
