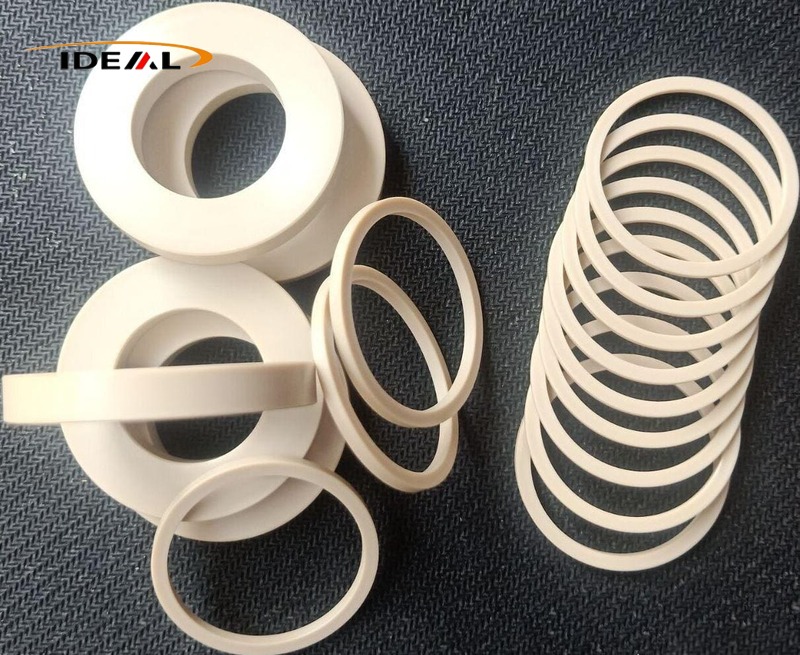

Die PEEK-Dichtungsringe von Ideal Plastic Factory sind leistungsstarke technische Kunststoffkomponenten zur Abdichtung und Unterstützung, die sich durch hohe Steifigkeit und Kriechfestigkeit auszeichnen. Diese Produkte werden mittels präziser CNC-Bearbeitung und Hochtemperatur-Spritzguss – ergänzt durch Spannungsarmglühen – hergestellt und bieten eine hohe Maßhaltigkeit und eine gleichbleibende Qualität von Charge zu Charge. Wir unterstützen die kundenspezifische Produktion auf der Grundlage nicht standardmäßiger Zeichnungen, der Bemusterung kleiner Chargen und großer Exportaufträge.
PEEK-Dichtringe im Angebot vonIdeale Kunststofffabriksind leistungsstarke ringförmige Dichtungs- und Stützkomponenten aus Polyetheretherketon-Basismaterial. Kunden verwenden sie üblicherweise als Führungsringe, Stützringe und Anti-Extrusions-Stützringe, die perfekt in dynamische und statische Dichtungsnuten passen.
Diese ringförmigen Komponenten dienen gleich mehreren praktischen Zwecken: Sie leiten Bewegungen, widerstehen abrasivem Verschleiß, tragen strukturelle Belastungen und verhindern die Extrusion von Dichtungen. Ein wichtiges Detail ist erwähnenswert: Fast allen eigenständigen Polyetheretherketon-Dichtringen fehlen die elastischen Eigenschaften von Gummi. Für eine ordnungsgemäße Dichtleistung müssen sie mit elastischen Hilfsteilen kombiniert werden.
Im Vergleich zu PTFE- und Nylon-Dichtungsringen bieten PEEK-Alternativen eine weitaus höhere Kriechfestigkeit unter extremen Arbeitsbedingungen: hohe Hitze, erhöhter Druck und korrosive chemische Flüssigkeiten. Sie beseitigen effektiv wiederkehrende industrielle Probleme, die bei herkömmlichen Dichtungen auftreten, darunter Kaltflussverformung, Dimensionsverschiebung und vorzeitiger Ausfall. Dank dieser zuverlässigen Eigenschaften werden sie häufig in Dichtungsbaugruppen für hochwertige Industrieanlagen in zahlreichen Branchen integriert.
Im realen Betrieb fungieren Polyetheretherketon-Dichtringe ausschließlich als starre Gleitflächen, die Hitze, Reibung und Kriechverformung standhalten. Die gesamte für eine wirksame Abdichtung erforderliche Druckvorspannung kommt von externen elastischen Bauteilen wie O-Ringen und metallenen Federn. Dieser wesentliche Unterschied unterscheidet Polyetheretherketon-Dichtringe grundlegend von Vollgummi-Dichtringen.
In Hochdruckumgebungen werden elastische Dichtungsringe durch flüssige Medien leicht in winzige Montagespalte innerhalb der Dichtungsnuten gedrückt. Dieses kontinuierliche Zusammendrücken führt schließlich zum Scherbruch des Elastomers.
Als starre Barriere installiert, verhindern PEEK-Stützringe, dass O-Ringe in Zwischenräume extrudiert werden. Dieser Aufbau erhöht den Gesamtdruckwert des gesamten Dichtungssystems und verlängert die Lebensdauer gepaarter O-Ringe erheblich.
Diese Ringe werden zur Hin- und Herbewegung oder Drehbewegung auf Kolben und Kolbenstangen montiert, absorbieren seitliche Belastungen und sorgen für eine genaue axiale Ausrichtung. Sie verhindern den direkten Metall-auf-Metall-Kontakt zwischen mechanischen Komponenten, kompensieren die beim Gerätebetrieb entstehende radiale Durchbiegung und schützen interne Dichtungselemente vor Schäden durch ungleichmäßige seitliche Belastungen.
|
Artikel
|
Spezifikationsdetails
|
|---|---|
|
Produktname
|
PEEK-Dichtungsringe (Polyetheretherketon).
|
|
Verfügbare Materialien
|
Ungefülltes reines PEEK, mit Kohlefaser gefülltes PEEK, mit Kohlefaser + Graphit + PTFE-Verbund geschmiertes modifiziertes PEEK
|
|
Farboptionen
|
Beige (natürliches PEEK), Schwarz (gefüllte modifizierte Typen)
|
|
Herstellungsprozess
|
CNC-Präzisionsbearbeitung / Hochtemperatur-Präzisionsspritzguss
|
|
Maßtoleranz
|
CNC-Bearbeitung: ±0,02~±0,05 mmSpritzguss: ±0,08~±0,10 mm
|
|
Oberflächenrauheit
|
CNC-Bearbeitung: Ra 1,6 – Ra 3,2Spritzguss: Ra 3,2 – Ra 6,3
|
|
Zertifizierungen
|
ISO9001, RoHS, REACH
|
|
Produkttypen
|
PEEK-Führungsringe, verschleißfeste Stützringe, PEEK-Stützringe
|
Polyetheretherketon-Dichtungsringe wurden für dynamische rotierende und hin- und hergehende Dichtungspunkte entwickelt und behalten ihre Abmessungen auch bei schwankendem Druck und Temperatur bei. Integrierte Anti-Kriech- und Anti-Kaltfluss-Eigenschaften verhindern dauerhafte Formverzerrungen bei zyklischer Bewegung. Dank ihrer inhärenten reibungsarmen Eigenschaft halten sie wiederholten mechanischen Stößen stand und bieten eine gleichbleibende Verschleißfestigkeit.
Im Gegensatz zu flexiblen Gummidichtungen, die auf einer elastischen Rückfederung basieren, zeichnen sich PEEK-Dichtungsringe durch eine hohe strukturelle Steifigkeit aus und unterstützen eine präzise Positionierung dynamischer mechanischer Dichtungsstrukturen.
Bei ständiger Wechselbelastung und Temperaturschwankungen vermeidet das Material bleibende Verformungen. Es sorgt dafür, dass die Dichtungsschnittstellen über lange Betriebszyklen hinweg gut sitzen, ideal für rotierende Wellen und Dichtungsbaugruppen mit linearer Bewegung.
Natürliche Eigenschaften mit geringer Reibung minimieren den Verschleiß der passenden Hardware. Bei Geräten mit häufigen Relativbewegungen reduzieren diese Dichtungsringe die Partikelbildung und sorgen für ölfreie Arbeitsbedingungen, wie sie in Automatisierungs- und Medizingeräten üblich sind.
PEEK behält seine stabile physikalische Form bei, wenn es mit Hydraulikmedien, Schneidflüssigkeiten und milden korrosiven Lösungen in Kontakt kommt. Abbau und Schwellung werden selten durch nicht oxidierende chemische Mittel ausgelöst, was bei Flüssigkeitskontrollgeräten zum Einsatz kommt, die in mäßig aggressiven Umgebungen betrieben werden.
Diese Gleitelemente sind für kombinierte Dichtungskonfigurationen einschließlich Stepseals und Glyd-Ringen konzipiert und funktionieren immer in Kombination mit O-Ring-Elastomeren.
O-Ringe sorgen für eine konstante Vorspannkraft, während PEEK-Gleitflächen direkten Kontakt zu Prozessflüssigkeiten und Reibungsgegenstücken haben. Sie kümmern sich um die Gleitverschleißfestigkeit und den Flüssigkeitsrückhalt. Solche Produkte werden häufig bei Hochdruck-Hubkolbenhydraulikzylindern und rotierenden Dichtungsbaugruppen eingesetzt.
Sobald elastische Komponenten (in den meisten Fällen O-Ringe) in die dafür vorgesehenen Nuten eingepasst werden, werden sie komprimiert und erzeugen eine radiale Vorspannkraft. Diese konstante Kraft drückt den PEEK-Dichtungsring fest gegen die Gegendichtfläche, entweder die äußere Wellenoberfläche oder die innere Zylinderwand.
Mit präzise bearbeiteten Endflächen passen PEEK-Ringe eng aneinander, um mikroskopisch kleine Lücken zu füllen und Flüssigkeitslecks zu blockieren. Mit steigendem Innendruck des Mediums wird eine stärkere Kompression auf den Dichtring ausgeübt. Der Kontaktdruck zwischen den passenden Oberflächen erhöht sich entsprechend und ermöglicht eine druckaktivierte selbstspannende Dichtungsleistung.
Die elastischen Teile geben kontinuierlich einen stabilen Vorspanndruck ab und sorgen dafür, dass der PEEK-Dichtungsring jederzeit fest an den beweglichen Passflächen haftet.
Der Systemflüssigkeitsdruck wirkt auf die Rückseite jedes PEEK-Rings. Es drückt die Dichtlippe nach außen, um den spezifischen Anpressdruck zu erhöhen und so eine nachhaltige, selbstnachziehende Dichtwirkung zu erzielen.
Eine U-förmige PEEK-Gleitschale umschließt im Inneren eine metallene Feder. Bei der Installation dehnt sich die komprimierte Feder nach außen aus, um den PEEK-Gleitring offen zu halten und eine erste Kontaktvorspannung für die Abdichtung aufzubauen.
Nach längerem Betrieb treten Temperaturschwankungen und geringer abrasiver Verschleiß auf. Die innere Feder prallt allmählich zurück, um Maßabweichungen auszugleichen, und ein stabiler Dichtungskontaktdruck kann während des gesamten Wartungszyklus aufrechterhalten werden.
Geteilte Schnitte dienen ausschließlich der Vereinfachung des Einbaus in Dichtungsnuten.

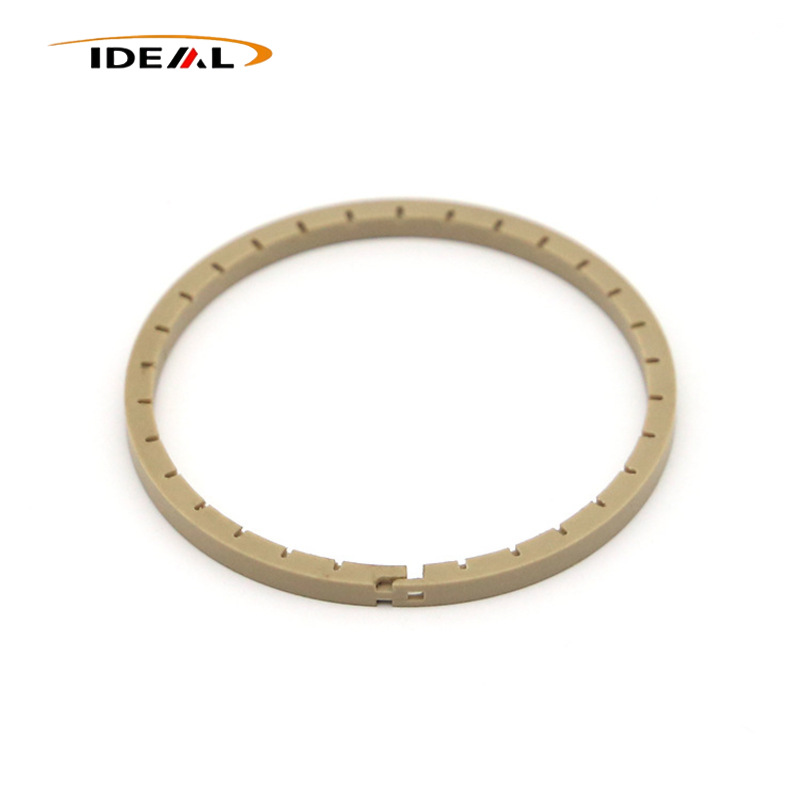

Spiralkerben:Nach der Montage und Kompression verschieben sich die beiden Seiten des Spiralschnitts gegeneinander und schließen vollständig. Leckagepfade werden weitgehend eliminiert, wodurch sich dieses Design für Hochdruckszenarien eignet, bei denen eine Flüssigkeitsleckage nahezu Null erforderlich ist.
Gerade Schnitte und einfache Winkelschnitte:Nach dem Einbau verbleiben an der Kerbstelle winzige Leckagespalten. Diese Ausführungen sind nicht für dynamische Hochdruckdichtungen geeignet, bei denen eine völlige Nullleckage erforderlich ist.
Aus diesem Grund bleiben Spiralspaltringe oder massive einteilige ungeschlitzte Ringe die erste Wahl für dynamische Hochdruckdichtungsanwendungen.
Dank der kombinierten Stärken von Kriechfestigkeit, thermischer Stabilität, chemischer Inertheit und Abriebfestigkeit werden Polyetheretherketon-Dichtungsringe häufig für hochwertige Industriemaschinen eingesetzt, die unter hoher Hitze, starkem Druck, korrosiven Umgebungen und hochreinen Arbeitsumgebungen betrieben werden.
Wird in Dichtungsnuten von Hochdruck-Hydraulikzylindern, Servoventilen und Ventilverteilern als Stützringe oder Stützringe eingesetzt. Sie blockieren effektiv die durch hohen Flüssigkeitsdruck verursachte Extrusion und verlängern den Wartungszyklus passender Dichtungskomponenten. Für bidirektionale Druckverhältnisse können diese Ringe auf beiden Seiten der Dichtungsanordnung installiert werden.
Wird üblicherweise an Bohrlochwerkzeugen und Bohrlochkopfdichtungsbaugruppen angebracht. Bei extremer Hitze, hohem Druck und korrosiven Öl-Gas-Medien im Bohrloch garantiert ihre starke Kriechschutzfähigkeit einen stabilen Langzeitbetrieb. Für Ultrahochdruck-Betriebsbedingungen werden feste, ungeteilte integrierte Ringe dringend empfohlen.
Wird in Vakuumkammern und Ventilen für Prozessgasleitungen verwendet. Ungefüllter, reiner PEEK-Typ ist hier zwingend erforderlich, um eine extrem geringe Ausgasung zu gewährleisten und FFKM/O-Ring-Dichtungen zu gewährleisten. Kohlenstoffgefüllte PEEK-Varianten sind für solche Anwendungen gänzlich verboten.
Installiert an Reaktoranschlüssen und Hochdruckfilterleitungen. Diese Ringe behalten ihre stabile Leistung, wenn sie Säuren, Laugen und verschiedenen organischen Lösungsmitteln ausgesetzt werden.
Geeignet für Hochdruck-Flüssigkeitsabdichtungen an Wasserstoff-Energieventilen und Energiespeicher-Testgeräten.
Ideal für Flüssigkeitsventilbaugruppen, die großen Temperaturbereichen und wiederholten Sterilisationszyklen ausgesetzt sind, die strenge Sauberkeitsstandards erfordern.
- Konzentriert sich auf leistungsstarke PEEK-Dichtungsringe für kritische Industrieanlagen
- Spezialisiert auf kundenspezifisches Design und stabile Massenproduktion
- Ziel: Behebung von Dichtungsfehlern, die mit Standardprodukten nicht behoben werden können
- Dichtungen extrudieren oder brechen unter hohem Druck
- Bei erhöhten Temperaturen verformen, verziehen oder undicht werden
- Korrodieren oder quellen in chemischen Flüssigkeiten auf
- Bei hin- und hergehender / rotierender Bewegung verschleißt es schnell
- Dimensionsinkonsistenz führt zu Montagefehlern
- Ungeplante Ausfallzeiten und hohe Wartungskosten
- Wir kontrollieren Eigenspannung, Ebenheit und Kristallisationsschrumpfung – Schlüsselfaktoren, die von den meisten Lieferanten ignoriert werden
- Unsere Dichtungen bleiben bei hohen Temperaturen und hohem Druck stabil
- Keine schnelle Verformung, keine Leckage, keine Kratzer auf den Passflächen
- Längere Lebensdauer und weniger Wartungsunterbrechungen
- Zwei zuverlässige Prozesse: Präzisions-CNC-Bearbeitung und Präzisionsspritzguss
- Obligatorisches Glühen für alle PEEK-Dichtungen zur Stabilisierung der Abmessungen
- Vollständige Qualitätskontrolle vom Material bis zum fertigen Produkt
- 100 % Sicht- und Maßkontrolle vor der Lieferung
- Anpassbare Materialformulierungen für:
- Verschleißfestigkeit
- Korrosionsbeständigkeit
- Isolationsleistung
- Stabil unter dynamischen Arbeitsbedingungen (rotierend / hin- und herbewegend)
- Hervorragende chemische Kompatibilität und strukturelle Stabilität
- Hydrauliksysteme
- Automatische Produktionsausrüstung
- Maschinen zur Kontrolle medizinischer Flüssigkeiten
- Präzisionsinstrumente und industrielle Automatisierung weltweit
- Professioneller Hersteller technischer Kunststoffdichtungskomponenten
- Ausgereifte Erfahrung in der PEEK-Verarbeitung
- Stabile Qualität, zuverlässige Lieferung, globaler Service
- Langfristiger Partner für Industriekunden, die Hochleistungsdichtungen benötigen
A1: Nein. PEEK weist eine hohe Steifigkeit bei kaum Elastizität auf. Die gesamte für eine dichte Abdichtung erforderliche Druckvorspannung wird durch O-Ringe oder metallene Federn bereitgestellt. PEEK dient ausschließlich als langlebige Gleitfläche, die Verschleiß und chemischer Erosion widersteht.
A2: Innerhalb eines angemessenen Druckbereichs erhöht der Selbstspannmechanismus den Anpressdruck und verbessert die Dichtwirkung. Sobald der Druck den Nenngrenzwert überschreitet, werden die Dichtungen ohne ordnungsgemäß angebrachte Stützringe extrudiert und beschädigt, was sofort zum Totalausfall der Dichtung führt.
A3: Unter den meisten Betriebsbedingungen fungieren sie als starre Stütz- und Schutzkomponenten. Da ihnen die Eigenelastizität fehlt, müssen sie zusammen mit elastischen Dichtungen wie O-Ringen zu einem vollständigen Dichtungssystem zusammengefügt werden.
A4: Überhaupt nicht empfohlen. Kohlenstofffüllstoffe bergen das Risiko von Ausgasungen und Partikelkontaminationen. Für Halbleiterproduktionsumgebungen ist nur reines, ungefülltes PEEK-Material zulässig.
