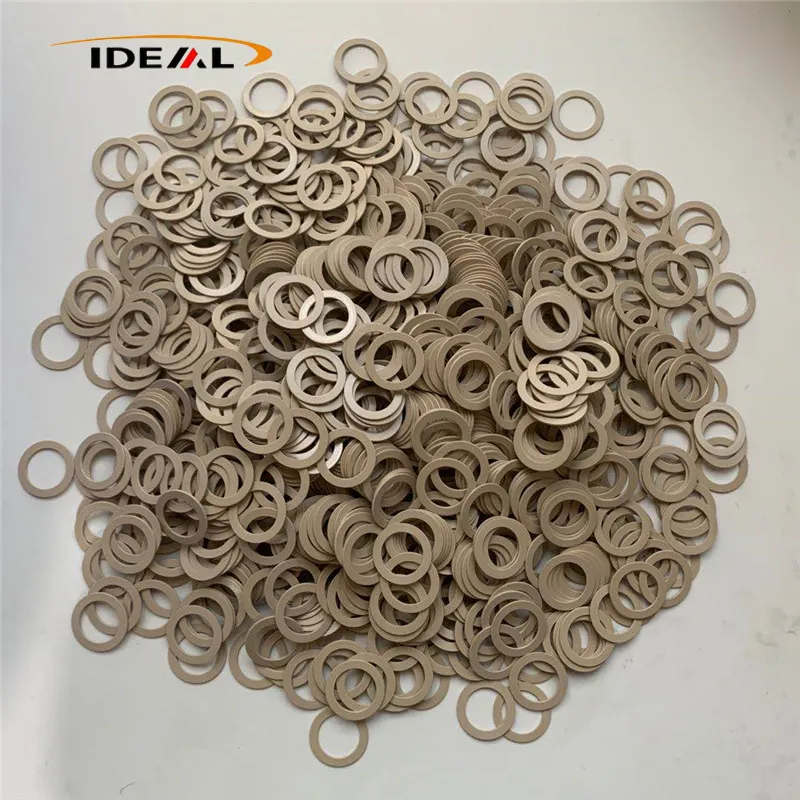

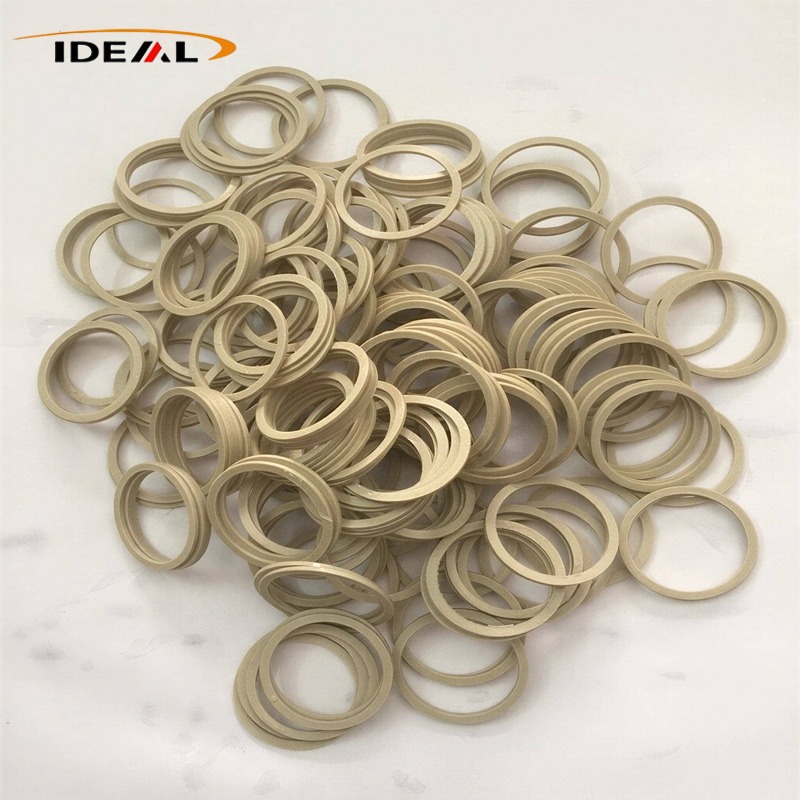

PEEK-Unterlegscheiben

PEEK-Unterlegscheiben vonIdeale Kunststofffabriksind dünne, scheibenförmige Kernkomponenten, die häufig in hochwertigen Präzisionsgeräten verwendet werden. Sie erfüllen mehrere praktische Funktionen: Lastaufnahme, Reibungsreduzierung, elektrische Isolierung, Schwingungsdämpfung sowie zusätzliche Abdichtung gegen Leckagen. Diese schlanken Teile übernehmen wichtige Aufgaben in Maschinen, darunter das Aushalten von axialem Druck, die Reduzierung der Gleitreibung, die elektrische Trennung von Metallkomponenten, die Verhinderung von Lockerungen und den Ausgleich von Maßfehlern bei der Montage.

Kernfunktionen

1. Befestigung und Tragfähigkeit (statische Montage)

Beim Anziehen der Schrauben verteilen diese Unterlegscheiben die Druckkraft gleichmäßig auf die Kontaktflächen. Außerdem gleichen sie Montagespalte aus, passen Axialspiele an und absorbieren Vibrationen und plötzliche Stöße. Auf diese Weise bleibt die Ausrüstung im Dauerbetrieb dicht und stabil.

2. Verschleißfeste Schubleistung (dynamische Getriebeanwendungen)

Viele mechanische Systeme verwenden Unterlegscheiben aus Polyetheretherketon (PEEK) als Druckausgleichsscheiben, um axialer Reibung standzuhalten. Dank der inhärenten selbstschmierenden Eigenschaft des Materials reduzieren sie den Verschleiß erheblich, schützen gepaarte Metallwellenoberflächen und senken gleichzeitig die Laufgeräusche von Getriebesystemen. Dank ihrer hohen Hitzebeständigkeit und starken Anti-Kriech-Fähigkeit behalten sie auch nach längerem Betrieb bei hohen Temperaturen konstante Abstände bei.

3. Elektrische Isolierung, Korrosionsbeständigkeit und sauberer Umweltschutz

PEEK ist ein hochisolierendes Polymermaterial. Zwischen zwei Metallkomponenten platziert, stoppt es effektiv die elektrische Leitung und vermeidet Leckagen, Wirbelströme und statische Übertragungen. Ungefülltes reines PEEK ist nicht magnetisch, stört daher niemals Sensoren, optische Inspektionswerkzeuge und Präzisionsinstrumente und schließt Fehler durch elektromagnetische Störungen aus.

Das Material hält Säuren, Laugen, Hydrauliköl, organischen Lösungsmitteln und Dampf mit hoher Temperatur gut stand. Im Gegensatz zu Unterlegscheiben aus Metall rostet es nie. Es gibt kaum Gas ab und stößt nur minimale Feinpartikel aus. Damit erfüllt es die strengen Reinheitsanforderungen für Halbleiter-Vakuumgeräte und medizinische Maschinen, ohne die Innenkammern oder Werkstücke zu verunreinigen.

Klassifizierung von Polyetheretherketon (PEEK)-Unterlegscheiben nach Form und Struktur

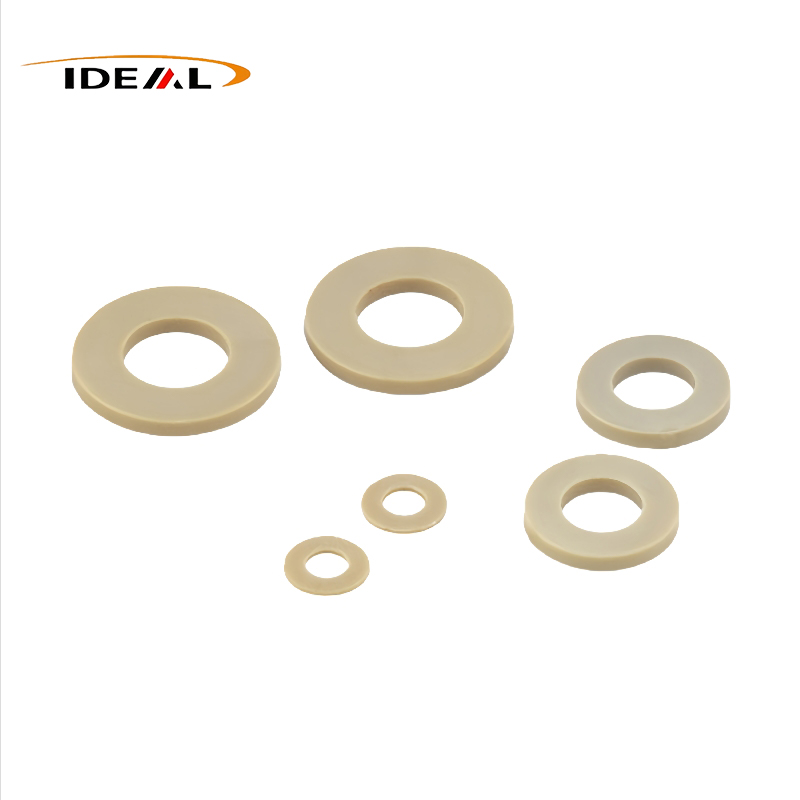

Zu den gängigen Typen gehören: flache PEEK-Unterlegscheiben, Anlaufscheiben, C-förmige geteilte Unterlegscheiben, Schulterscheiben/Stufenscheiben, Wellenscheiben.

Diese dünnen Präzisionsbleche verziehen sich leicht, verformen sich und weisen am Ende eine ungleichmäßige Dicke auf. PEEK selbst hat einen hohen Schmelzpunkt und eine extrem hohe Schmelzviskosität; Beim Abkühlen nach der Formung neigt es dazu, innere Spannungen aufzubauen. Aus diesen Gründen setzt die Industrie hauptsächlich auf zwei ausgereifte Produktionsmethoden: CNC-Präzisionsschneiden und Hochtemperatur-Präzisionsspritzguss, beide gepaart mit standardisierten Nachbearbeitungsschritten.

1. CNC-Bearbeitungsprozess

Dieses Verfahren eignet sich am besten für ultradünne Unterlegscheiben, kundenspezifische, nicht standardmäßige Größen, Teile, die extrem enge Toleranzen erfordern, reinraumtaugliches Zubehör für die Medizin- und Halbleiterbranche, Kleinserien-Prototypen und unregelmäßige PEEK-Unterlegscheiben. Die dünnste Spezifikation, die wir produzieren können, erreicht 0,1 mm.

Vorteile:Keine Bindenähte, gleichmäßige Füllstoffverteilung und keine Eigenspannungen durch das Spritzgießen. Fertige Artikel zeichnen sich durch eine hervorragende Ebenheit aus und verziehen sich auch bei längerer Kompression bei hohen Temperaturen nicht. Wir können Innendurchmesser, Außendurchmesser, Dicke und unregelmäßige Konturen basierend auf Kundenzeichnungen anpassen.

Produktionsschwierigkeiten:Ultradünne Rohlinge neigen dazu, beim Schneiden zurückzufedern oder abzuplatzen. Hersteller müssen Schneidwerkzeuge sorgfältig auswählen, spezielle Vorrichtungen entwerfen und die Schnittgeschwindigkeit richtig steuern. Eine schlechte Verarbeitung führt direkt zu einer mangelhaften Ebenheit.

2. Spritzgussverfahren

Geeignet für die Massenproduktion von Standard-Flachscheiben, großvolumigen Industrieaufträgen und Anlaufscheiben mit Allgemeintoleranz. Es eignet sich auch für die Massenfertigung von mit Kohlefaser oder Glasfaser gefüllten PEEK-Produkten.

Vorteile:Niedrigere Stückkosten für Großbestellungen und schnellere Lieferzyklen, ideal für die langfristige Massenproduktion von Standardgrößen. Komplexe integrierte Strukturen wie Schulterscheiben und Wellenscheiben können in einem Formschritt geformt werden.

Produktionsschwierigkeiten:Die hohe Schmelzviskosität von PEEK erschwert das Befüllen der Form. Zu den häufigsten Mängeln gehören Einfallstellen, Bindenähte und eingeschlossene innere Spannungen. Ohne Glühbehandlung verformen sich spritzgegossene Unterlegscheiben allmählich, wenn sie wiederholten Heiß- und Kaltzyklen ausgesetzt werden.

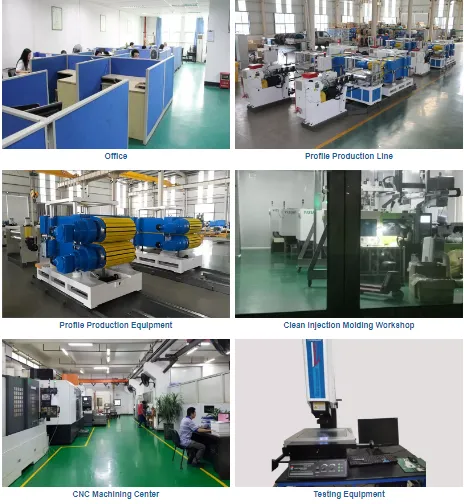

Wer wir sind

Idealer Kunststoffist ein Zulieferer mit 15 Jahren Erfahrung in hochpräzisen Unterlegscheiben aus Polyetheretherketon (PEEK), kundenspezifischen Dichtungselementen und verschleißfesten Industriearmaturen. Als Direktfabrik kontrollieren wir jeden Schritt der Produktionskette – vom präzisen Plattenschneiden und Hochtemperatur-Spritzgießen bis hin zum Gradientenglühen und der vollständigen Maßprüfung – und stellen so eine gleichbleibende Qualität vom Rohmaterial bis zum fertigen Teil sicher.

Was uns auszeichnet

Wir arbeiten ausschließlich mit importiertem PEEK-Neuharz und gehen die hartnäckigsten Herausforderungen der Branche direkt an:

1. Ultradünner Scheibenverzug – wird durch kundenspezifische Vorrichtungen und doppelseitiges Läppen behoben, um die Ebenheit unter Arbeitsbedingungen mit Schubreibung zu gewährleisten.

2. Strenge Ebenheits- und Maßanforderungen – werden durch Gradientenglühen erreicht, das innere Spannungen vollständig abbaut und Verzug oder Maßabweichungen nach der Produktion verhindert.

3. Flexibler Produktionsablauf – wir führen CNC-Bearbeitung und Präzisionsspritzguss parallel aus, sodass Sie den Prozess an Ihre Toleranz- und Volumenanforderungen anpassen können:

Verfahren

Am besten geeignet für

1. CNC-Bearbeitung

2. Ultradünne, hochpräzise oder reinraumtaugliche Teile

3. Präzisionsspritzguss

4. Großserienbestellungen in Standardgröße

Qualität, die Sie überprüfen können

Jede Waschmaschine wird vor dem Versand einer 100-prozentigen Maßkontrolle unterzogen. Ebenheit, Dickentoleranz, Innen-/Außendurchmesser und Oberflächenintegrität werden alle anhand der Zeichnungsspezifikationen überprüft, und jeder Lieferung liegt ein formelles Prüfzertifikat bei.

1. Oberflächenstandard: glatte, parallele Ober- und Unterseite; frei von Verformungen, Verdrehungen, Dellen, Ausbuchtungen, Kratzern, Bindenähten, Blasen und Nadellöchern.

2. Toleranzfähigkeit:

Standard: ± 0,05 mm

Ultrapräzision (benutzerdefiniert): ± 0,01 mm

Umfangreichere Möglichkeiten

Über Unterlegscheiben aus Polyetheretherketon (PEEK) hinaus entwickelt GuangZhou Ideal kundenspezifische Abstandshalter, Unterlegscheiben, Isolierteile und Befestigungskomponenten aus PEEK, PTFE und anderen Hochtemperaturpolymeren. Unsere Mehrachs-CNC-Werkstatt unterstützt:

1. Rohstoffmodifikation

2. CNC-Präzisionsbearbeitung

3. Kundenspezifische Formung nach Kundenzeichnungen

Branchen, die wir bedienen

Unsere Komponenten werden in der industriellen Automatisierung, in Geräten für neue Energien und in optischen Prüfmaschinen eingesetzt, wo Dimensionsstabilität und Chargenkonsistenz nicht verhandelbar sind.

Unser Versprechen

Vollständige Qualitätskontrolle. Stabile Maßgenauigkeit. Gleichbleibende Chargenqualität. Preise direkt ab Werk ohne Zwischenhändler.

Produkteigenschaften

PEEK-Unterlegscheiben werden aus reinem Polyetheretherketon-Basisharz hergestellt und vereinen die Zähigkeit technischer Hochleistungskunststoffe mit konsistenten physikalischen Eigenschaften, die für industrielle Hochtemperaturumgebungen erforderlich sind. Sie werden hauptsächlich als Abstandskomponenten in Präzisionsbefestigungsbaugruppen eingesetzt und bieten zuverlässige axiale Unterstützung, reduzieren die Gleitreibung und sorgen für eine elektrische Trennung zwischen den zusammenpassenden Teilen.

Wir bieten mehrere Materialqualitäten an, um unterschiedlichen Arbeitsbedingungen gerecht zu werden: ungefülltes PEEK, kohlenstofffaserverstärkt, glasfaserverstärkt und kundenspezifische antistatisch modifizierte Formulierungen. Nachfolgend sind die wichtigsten funktionalen Stärken aufgeführt.

1. Stabile Abstandskontrolle

PEEK-Material widersteht Kriechverformungen wirksam. Selbst bei anhaltender Kompression und thermischer Belastung bleibt die Dickenschwankung minimal. Die Axialspalte bleiben über eine lange Lebensdauer konstant und reduzieren Vibrationen und ungewöhnliche Geräusche, die durch die allmähliche Vergrößerung des Spiels nach längerem Gerätebetrieb entstehen.

Base PEEK verfügt über eine inhärente feste Selbstschmierung und reduziert die routinemäßige Fettwartung. Bei der Verwendung als Anlaufscheiben, die axiale Gleitlasten tragen, arbeiten diese Komponenten mit geringer Reibung und geringem Verschleißverlust. Zusammenpassende Metallwellen erhalten zuverlässigen Schutz und vermeiden Abrieb und Oberflächenkratzer durch direkten Metall-auf-Metall-Kontakt.

2. Optionen für elektrische Isolierung und Antistatik

Ungefülltes reines PEEK fungiert als nichtmagnetischer elektrischer Isolator. Es wird zwischen separaten Metallteilen installiert und unterbricht leitende Pfade, um Leckagen und Wirbelstromstörungen zu verhindern. Dies gewährleistet eine stabile Signalausgabe für Sensoren und optische Erkennungsmodule.

3. Breite chemische Kompatibilität

PEEK-Unterlegscheiben (Polyether-Ether-Keton) halten den meisten gängigen industriellen Säuren, Laugen, Ölen und Lösungsmitteln stand. Ein kontinuierlicher Betrieb in stark oxidierenden konzentrierten Säuren wie konzentrierter Schwefelsäure und konzentrierter Salpetersäure wird nicht empfohlen. Eine stabile Leistung bleibt in Schneidflüssigkeiten, Dampf- und Salzsprühatmosphären erhalten.

Im Gegensatz zu metallischen Unterlegscheiben korrodieren diese Unterlegscheiben nicht. Im Vergleich zu herkömmlichen Kunststoffteilen widerstehen sie dem Quellen und dem chemischen Abbau bei langfristiger Einwirkung und eignen sich daher für chemische Verarbeitungsanlagen und Offshore-Anlagen mit hoher Luftfeuchtigkeit.

4. Hervorragende Vibrations- und Ermüdungsbeständigkeit

Das Material vereint Schlagfestigkeit und Anti-Ermüdungsleistung. Kantenrisse und Absplitterungen treten bei kontinuierlicher zyklischer Vibration selten auf. Im Vergleich zu PTFE-Unterlegscheiben zeichnen sie sich durch eine höhere Steifigkeit und eine weitaus geringere Neigung zum Kaltfluss aus und erfüllen damit die Anforderungen an langlebige Getriebebaugruppen.

FAQ

F1: Inwiefern übertreffen die Unterlegscheiben Nylon- und POM-Unterlegscheiben?

A1: Standard-Unterlegscheiben aus Nylon und POM-Kunststoff weisen im Feldeinsatz einige Nachteile auf. Ihre Hitzebeständigkeit ist begrenzt, es kommt leicht zu Kriechverformungen, unter Belastung kommt es zu bleibenden Druckverformungen, bei Feuchtigkeitsaufnahme dehnt sich die Größe aus und der Abrieb erfolgt schnell.

Unterlegscheiben aus PEEK-Kunststoff halten einer konstanten Arbeitshitze von bis zu 260 Grad Celsius stand. Sie zeichnen sich durch eine außergewöhnliche Kriechfestigkeit und äußerst stabile Abmessungen aus. Ihre Lebensdauer gegen Abrieb ist etwa fünf- bis zehnmal länger als bei herkömmlichen Kunststoffalternativen. Selbst nach jahrelangem Dauerbetrieb bleiben die Baugruppen dicht, ohne dass sie sich lockern oder völlig ausfallen.

F2: Müssen Benutzer regelmäßig Schmieröl für die Wartung von PEEK-Unterlegscheiben (Polyetheretherketon) auftragen?

A2: Es ist überhaupt keine Ölwartung erforderlich. Dank der inhärenten selbstschmierenden Eigenschaft von PEEK können diese Unterlegscheiben einen langfristigen Trockenreibungsbetrieb aufrechterhalten. Es kommt zu keinem Pulververlust oder mechanischen Blockierungen. Sie eignen sich perfekt für staubfreie Werkstätten, medizinische Geräte, Lebensmittelverarbeitungsmaschinen und unbeaufsichtigte Vakuumgeräte.

F3: Sind PEEK-Unterlegscheiben ein sinnvoller Ersatz für Metallunterlegscheiben?

A3: In den meisten Fällen, in denen Präzisionsmontage, Isolierung, Laufruhe, leichtes Design, Korrosionsschutz und hohe Temperaturtoleranz erforderlich sind, können diese Unterlegscheiben Metallunterlegscheiben perfekt ersetzen. Benutzer profitieren von mehreren Vorteilen: rostfreie Leistung, elektrische Isolierung, Vibrations- und Geräuschreduzierung, geringeres Gewicht und kein routinemäßiger Wartungsaufwand.

Bei Arbeitsbedingungen mit hoher Belastung und hohem Druck können verstärkte modifizierte PEEK-Materialien ausgewählt werden, um die Gesamttragfähigkeit zu erhöhen.

F4: Bieten Sie kundenspezifische Anpassungen für ultradünne Profile, unregelmäßige Formen und nicht standardmäßige Abmessungen an?

A4: Wir unterstützen alle Formen der Anpassung vollständig. Wir können ultradünne Unterlegscheiben mit einer Dicke von nur 0,1 mm, Teile mit großem Außendurchmesser, Komponenten mit speziell geformten Löchern, Schulterscheiben, Anlaufscheiben und Präzisionsteile herstellen, die mit maßgeschneiderten engen Toleranzen hergestellt werden. Wir akzeptieren Bestellungen auf der Grundlage von Kundenzeichnungen oder physischen Mustern und decken sowohl Musterversuche in kleinen Chargen als auch Pläne für die Massenproduktion großer Mengen ab.

F5: Wie stabil sind Ihre Produkte und mit welchen Lieferzeiten können Kunden rechnen?

A5: Die Fertigstellung präziser kundenspezifischer Bestellungen dauert zwischen 7 und 10 Werktagen. Bei Großserienaufträgen beträgt die Gesamtlaufzeit 15 bis 20 Werktage.

Alle fertigen Produkte durchlaufen vor der Auslieferung eine umfassende Prüfung. Für jede Charge ist eine vollständige Rückverfolgbarkeit der Qualität möglich, und unser Werk akzeptiert Kundenaudits im Ausland für die Exportkooperation.
