Die kurze Antwort: Wählen Sie ein mit Kohlenstofffasern gefülltes PEEK-Rohr, wenn zusätzliche Steifigkeit und Dimensionsstabilität die Kompromisse rechtfertigen
PEEK-Rohre sind hohle Halbzeuge, die im Lieferzustand verwendet oder zu Teilen wie Buchsen, Hülsen, Dichtungen, Ventilkomponenten und Isolierkörpern verarbeitet werden. Kohlenstofffasern werden hinzugefügt, wenn ungefülltes PEEK nicht genügend Steifigkeit, Dimensionskontrolle oder Verformungsbeständigkeit unter mechanischer und thermischer Belastung bietet.

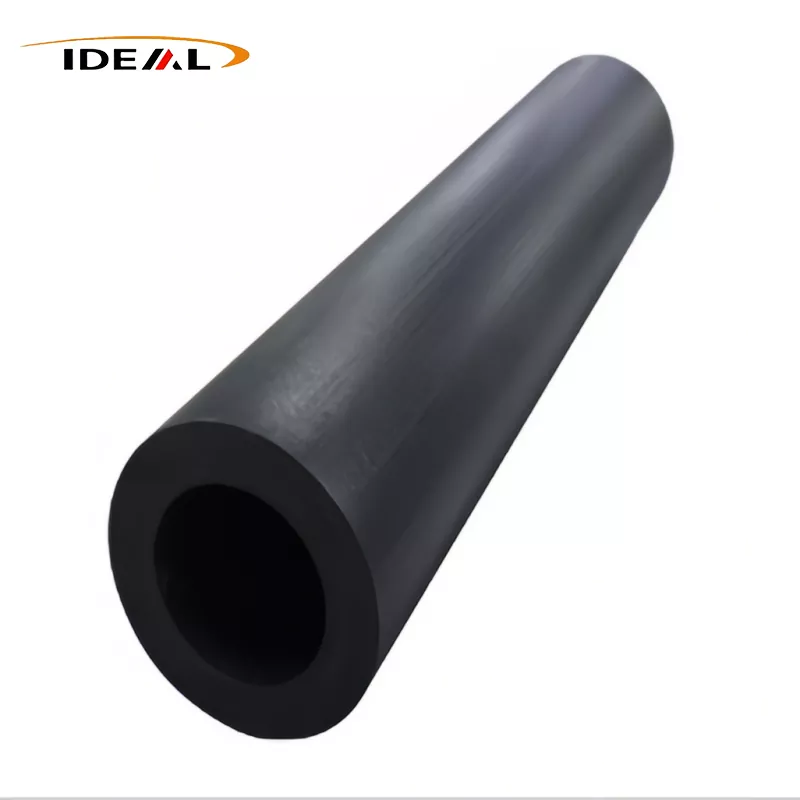

Das macht kohlenstoffgefülltes Material nicht automatisch zur Premium-Wahl. Es kann weniger fehlerverzeihend sein als reines PEEK, härter für Schneidwerkzeuge und elektrisch anders. Die richtige Entscheidung hängt von der Belastungsrichtung, der Temperatur, der chemischen Belastung, den Kontaktflächen, den elektrischen Anforderungen und der voraussichtlich zu entfernenden Materialmenge ab. Guangzhou Ideale AngeboteMit Kohlefaser gefüllte PEEK-Rohremit einstellbarem Carbonfaseranteil von 10 % bis 40 %; Das Unternehmen gibt 30 % als die am häufigsten verwendete Quote an.
Rohr, Röhre und Rohr können dasselbe Halbzeug beschreiben – die Abmessungen müssen jedoch eindeutig angegeben werden
In Polymer-Lagerkatalogen werden „PEEK-Rohr“, „PEEK-Rohr“ und „PEEK-Schlauch“ häufig synonym verwendet. Käufer sollten nicht davon ausgehen, dass diese Bedingungen den Konventionen für Metallrohre entsprechen. Ein Lieferant beschreibt möglicherweise eher einen dickwandigen Bearbeitungsrohling als eine druckbelastete Leitung, die im installierten Zustand für die Beförderung von Flüssigkeiten vorgesehen ist.
Die Kaufzeichnung und nicht das Substantiv sollte die Bestellung bestimmen. Wenn es sich um einen Druckbetrieb handelt, begründen die Abmessungen des Halbzeugs allein noch keine Druckfähigkeit. Die fertige Geometrie, die Verbindungen, die Temperatur, die Medien, der Lastverlauf und die geltenden Konstruktionsnormen bedürfen alle einer gesonderten technischen Prüfung.
Definieren Sie Außendurchmesser, Innendurchmesser, Wandstärke, Länge und Bearbeitungszugabe in einer bemaßten Zeichnung
Geben Sie den Außendurchmesser, den Innendurchmesser und die Länge an und ermitteln Sie dann, ob es sich bei jedem Wert um einen Nennwert, um einen Originalwert oder um einen nach der Bearbeitung benötigten Wert handelt. Berücksichtigen Sie Konzentrizität, Geradheit, Rundheit, Oberflächenbeschaffenheit und Endzustand, wenn sie sich auf das fertige Teil auswirken. Eine allgemeine Plus- oder Minus-Durchmessertoleranz hat keinen Einfluss auf die Konzentrizität von Bohrung und Außendurchmesser.
Lassen Sie genügend Bearbeitungsspielraum, um die Haut zu reinigen und die erwartete Verformung zu korrigieren, aber nicht so viel, dass die Materialkosten und die Bearbeitungszeit unnötig steigen. Dünne fertige Wände erfordern besondere Aufmerksamkeit: Spanndruck, Schneidwärme und Eigenspannung können eine Bohrung verschieben, nachdem sie die Maschine verlassen hat.
Behandeln Sie die veröffentlichten Größenbereiche und die Toleranz von ±0,02 mm als Angaben zur Klarstellung und nicht als Garantien für jede ID/AD-Kombination
Auf der Produktseite von GuangZhou Ideal sind schwarze Materialien mit einem Nenn-Innendurchmesser von Φ20–458 mm, einem Außendurchmesser von Φ15–404 mm, Längen von 1.000 mm und 3.000 mm und einer angegebenen Toleranz von ±0,02 mm aufgeführt. Diese Bereiche sollten nicht als Matrix frei austauschbarer Dimensionen gelesen werden; Ein gültiger Schlauch muss einen Außendurchmesser haben, der größer als sein Innendurchmesser ist.
Erkundigen Sie sich vor der Bestellung, welche ID/AD-Kombinationen verfügbar sind und welche Funktion die Toleranz abdeckt. Bestätigen Sie außerdem die Messtemperatur, die Prüfmethode, den Stichprobenplan, die Geradheitskriterien und ob die Toleranz für das Rohteil oder eine bearbeitete Oberfläche gilt. Derveröffentlichte PEEK-Röhrchengrößen und Toleranzinformationensind ein nützlicher Ausgangspunkt für eine Ausschreibung und kein Ersatz für eine akzeptierte Zeichnung.
Was Carbonfaser in PEEK verändert – und was nicht automatisch verbessert wird
Kohlenstofffasern schränken die Bewegung innerhalb der PEEK-Matrix ein. In geeigneter Qualität und Ausrichtung erhöht dies im Allgemeinen die Steifigkeit, verringert die Dimensionsänderung unter Last und verbessert die Stabilität bei Temperaturänderungen. Diese Effekte können dazu beitragen, dass eine bearbeitete Hülse die Geometrie beibehält oder das Kriechen verringert, wo sich reines PEEK zu stark bewegen würde.
Durch die Verstärkung wird auch eine Direktionalität eingeführt. Durch den Herstellungsweg und den Materialfluss können Fasern ausgerichtet werden, sodass sich die axialen Eigenschaften und die Eigenschaften durch die Wand unterscheiden können. Kohlefaser verbessert nicht automatisch jede Verschleißschnittstelle, bewahrt die elektrische Isolierung oder erhöht die Beständigkeit gegen jede Chemikalie. Es kann auch die Duktilität verringern und die Kanten bei aggressiver Bearbeitung oder Montage anfälliger für Absplitterungen machen.
Vergleichen Sie neue, mit Kohlenstofffasern gefüllte und andere modifizierte PEEK-Typen hinsichtlich Steifigkeit, Verschleiß, elektrischem Verhalten, chemischer Belastung und Bearbeitbarkeit
| Entscheidungsfaktor | Virgin PEEK | Mit Kohlefaser gefülltes PEEK | Andere modifizierte PEEK-Typen |
|---|---|---|---|
| Steifigkeit und Dimensionsstabilität | Nützlich, wenn Zähigkeit und ungefülltes Materialverhalten Priorität haben | Wird normalerweise bevorzugt, wenn Durchbiegung, Kriechen oder thermische Bewegung das Design bestimmen | Glasgefüllte oder andere verstärkte Typen bieten möglicherweise ein anderes Gleichgewicht zwischen Steifigkeit und elektrischem Verhalten |
| Tragen | Die Leistung hängt stark von Belastung, Geschwindigkeit, Temperatur und Gegenfläche ab | Kann einige Verschleißbedingungen verbessern, freiliegende Fasern können jedoch die Passfläche beeinträchtigen | Wenn Reibung und Verschleiß die Hauptanforderungen sind, können Lagerqualitäten vorzuziehen sein |
| Elektrisches Verhalten | Wird normalerweise dort ausgewählt, wo eine Isolierung erforderlich ist | Kann einen geringeren spezifischen Widerstand aufweisen, aber der Kohlenstoffanteil allein definiert keine elektrische Klasse | Formulierungen können auf Isolierung, statische Kontrolle oder Leitfähigkeit zugeschnitten werden; Überprüfen Sie die tatsächlichen Daten |
| Bearbeitung | Im Allgemeinen weniger abrasiv gegenüber Werkzeugen | Kohlefasern erhöhen den Werkzeugverschleiß und können zum Kantenausbruch beitragen | Die Reaktion des Werkzeugs hängt vom Füllerpaket ab |
Verwenden Sie für die Bearbeitung von kohlenstofffasergefüllten PEEK-Rohren scharfe, geeignete Werkzeuge und eine kontrollierte Werkstückhaltung. Beobachten Sie die Oberflächenbeschaffenheit der Bohrung, die Wärmeentwicklung und den Faserausbruch, anstatt sich nur auf die Messung des Außendurchmessers zu verlassen. Wenn eine chemische Belastung kritisch ist, bewerten Sie die gesamte Qualität anhand der tatsächlichen Flüssigkeit, Konzentration, Temperatur, des Drucks und der Einwirkungszeit.
Die Angabe „30 % Carbonfaser-PEEK-Rohr“ ist keine vollständige Materialspezifikation
Der Prozentsatz gibt Aufschluss über die Füllmenge, die jedoch nicht ausreicht, um ein Material zu genehmigen. Sie benötigen weiterhin die Harz- und Mischungsqualität, den Herstellungsweg, die Faserform, Qualitätskontrollen und Eigenschaftsdaten für das gelieferte Material. Klären Sie, ob sich der angegebene Prozentsatz auf das Gewicht oder eine andere Basis bezieht.
Erkundigen Sie sich auch, ob das Rohr aus einem Produktionslos stammt und ob der Lieferant losbezogene Prüfprotokolle vorlegen kann. Ein sauber bearbeiteter Prototyp beweist nicht, dass sich das spätere Material identisch verhält, wenn sich die Mischung, der Prozess oder die Faserorientierung ändert. Genehmigen Sie den genauen Grad und die Form des Rohmaterials, nicht eine generische „30 % CF PEEK“-Beschreibung.
Die Lieferantendaten müssen mit der tatsächlichen Qualität, Prüfmethode, Faserorientierung und Betriebsbedingungen übereinstimmen
Datenblattwerte sind nur dann nützlich, wenn sie das Material repräsentieren, das Sie erhalten. Überprüfen Sie die Probenausrichtung, Konditionierung, Testtemperatur und Testmethode. Spritzgegossene Probestückdaten können möglicherweise nicht das Verhalten eines dickwandigen Rohrs vorhersagen, das quer zu einer anderen Faserrichtung bearbeitet wurde.
Vergleichen Sie bei Hochtemperaturanwendungen die Eigenschaften bei Betriebstemperatur, anstatt Raumtemperaturwerte zu verwenden. Berücksichtigen Sie bei chemischen Anwendungen die gleichzeitige Belastung und Hitze. Wenn es auf enge Abmessungen ankommt, fordern Sie Messungen an der gelieferten Geometrie an und vereinbaren Sie vor der Inspektion, wie die Teile konditioniert werden.
Überprüfen Sie den Volumen- und Oberflächenwiderstand, bevor Sie mit Kohlenstofffasern gefülltes PEEK als leitend oder statisch ableitend behandeln
Kohlenstofffasern können den elektrischen Widerstand von PEEK verringern, die Leitfähigkeit ergibt sich jedoch nicht direkt aus dem Füllstoffanteil. Faserverteilung, Kontakt zwischen Fasern, Ausrichtung, Wandstärke und Verarbeitung beeinflussen das Ergebnis. Ein als kohlenstoffverstärktes Material beschriebenes Material verfehlt möglicherweise immer noch Ihren erforderlichen Widerstandsbereich.
Tragen Sie den erforderlichen Volumenwiderstands- oder Oberflächenwiderstandsbereich zusammen mit der Testmethode und den Konditionierungsanforderungen in die Zeichnung oder Materialspezifikation ein. Wenn die Ladungsableitung sicherheitskritisch ist, testen Sie repräsentative Röhrenbestände oder fertige Komponenten. Ersetzen Sie elektrische Messungen nicht durch ein Kohlenstoffgehaltszertifikat.
RFQ-Checkliste: Bestätigen Sie den Kohlenstofffasergehalt, die Geometrie, die Toleranzen, die Oberflächenbeschaffenheit, die Inspektionsaufzeichnungen, die Konformitätsdokumente, die Menge, die Vorlaufzeit und die Lieferung
- Material:genaue PEEK-Qualität, Kohlenstofffaseranteil und wie dieser Prozentsatz definiert wird.
- Geometrie:Außendurchmesser, Innendurchmesser, Wandzustand, Länge, Endzustand und Bearbeitungszugabe.
- Kontrollen:Maßtoleranzen, Konzentrizität, Geradheit, Rundheit und Anforderungen an die Oberflächenbeschaffenheit.
- Leistung:Betriebstemperatur, Belastungen, Chemikalien, Verschleißschnittstelle und erforderliches elektrisches Verhalten.
- Beweis:anwendbare Testdaten, Chargenrückverfolgbarkeit, Inspektionsbericht und erforderliche Compliance-Dokumente.
- Geschäftsbedingungen:Prototypen- und Produktionsmengen, Vorlaufzeit, Verpackung, Incoterms und Landlieferung an den US-amerikanischen Bestimmungsort.
- Annahme:genehmigte Zeichnungsüberarbeitung, Prüfmethode und Verfahren für den Umgang mit fehlerhaftem Bestand.
