Kohlenstofffaserverstärkte PEEK-Rohre: Spezifikationen, Anwendungen und Auswahlkriterien

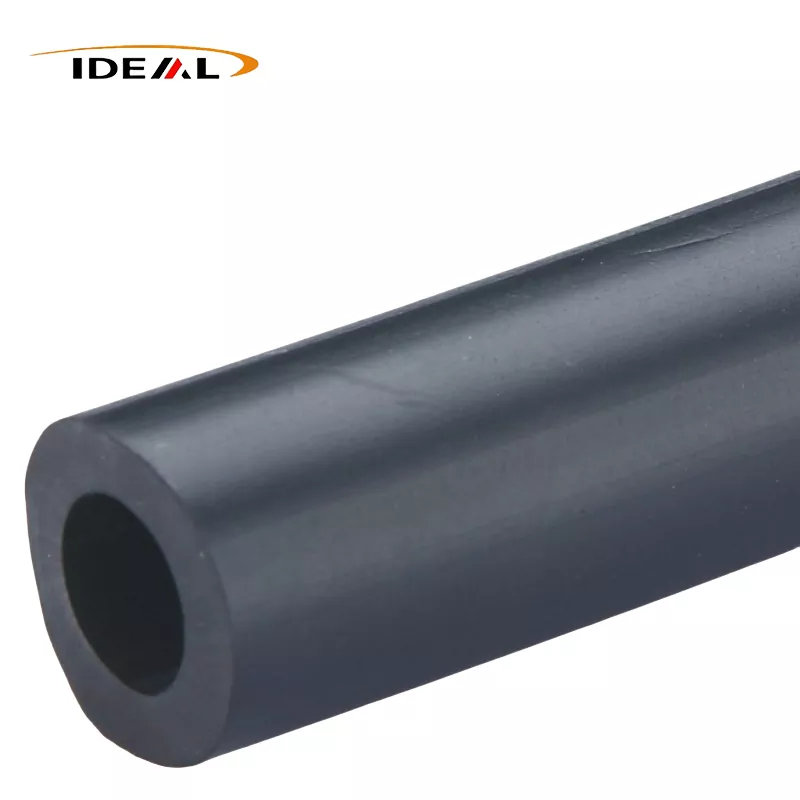

Kohlenstofffaserverstärkte PEEK-Rohresind eine praktische Wahl, wenn ein Standard-PEEK-Rohr mehr Steifigkeit, Dimensionsstabilität, Belastbarkeit oder statische Kontrolle benötigt. Ideal Plastic produziert schwarze, mit Kohlenstofffasern gefüllte PEEK-Rohre mit einem Kohlenstofffasergehalt von 10 % bis 40 %, LCF- und SCF-Optionen, angegebenen Innen- und Außendurchmesserbereichen, Längen von 1.000 mm oder 3.000 mm und Toleranzen bis zu ±0,02 mm.

Die richtige Sorte wird nicht allein durch den Kohlenstoffanteil ausgewählt. Faserlänge, Wandgeometrie, Betriebstemperatur, Verschleißbedingungen, elektrische Anforderungen und die Endabmessungen wirken sich alle auf die Spezifikation aus. Beginnen Sie mit dem Lastfall und der Zeichnung und fordern Sie dann ein Angebot für eine definierte Material- und Prüfanforderung an.

Wenn mit Carbonfasern gefüllte PEEK-Rohre die richtige Wahl sind

Reines PEEK bietet bereits eine sinnvolle Kombination aus Temperaturbeständigkeit, chemischer Beständigkeit, Verschleißverhalten und Dimensionsstabilität. Durch die Zugabe von Kohlefaser verändert sich das Gleichgewicht in Richtung Steifigkeit und Lastaufnahme. Das ist wichtig bei einem Rohr, das als Lagerhülse, Isolier- oder Führungsbauteil, Strukturdurchgang, Rolle oder Übertragungsteil oder anderes Halbzeugprofil verwendet wird und unter Belastung seine Form behalten muss.

Kohlefaser ist in der Regel eine Überlegung wert, wenn sich ein reines PEEK-Rohr zu stark verformt, sich über das Passungsfenster hinaus ausdehnt oder schneller verschleißt, als es die Anwendung zulässt. Es kann auch in statikempfindlichen Systemen hilfreich sein. Idealer Kunststoff gibt einen Durchgangswiderstand von nur an1 × 10³ Ω·cmfür sein mit Kohlenstofffasern gefülltes PEEK-Materialsortiment, die erforderliche elektrische Leistung sollte jedoch für die genaue Sorte, den Fasergehalt, die Geometrie und die Testmethode bestätigt werden.

Betrachten Sie ein mit Kohlenstoff gefülltes Rohr nicht als automatischen Ersatz für jedes PEEK-Teil. Kohlenstofffasern können die Bearbeitbarkeit, das Aussehen der Oberfläche, die Anisotropie und das elektrische Verhalten beeinflussen. Wenn das Rohr hochisolierend bleiben muss, eine sehr glatte Kontaktoberfläche entscheidend ist oder das Teil einem chemischen Gemisch ausgesetzt ist, das nicht durch die vorhandenen Daten abgedeckt wird, fordern Sie vor der Bestellung eine qualitätsspezifische Überprüfung an.

Wählen Sie für den Lastfall den Kohlenstofffasergehalt und die Fasergüte aus

Welche 10 % bis 40 % Carbonfaser-Änderungen in PEEK

Ideal Plastic bietet einen einstellbaren Kohlefaseranteil von 10 % bis 40 %. Im Allgemeinen führt eine Erhöhung des Füllstoffgehalts zu einer höheren Steifigkeit und Lastaufnahme des Verbundwerkstoffs, während gleichzeitig die Materialauswahl stärker von der Verarbeitungsrichtung und dem umgebenden Design abhängt. Der höchste Prozentsatz ist nicht automatisch der beste Wert: Er kann bei einem leicht belasteten Rohr unnötig sein und die Bearbeitung oder Oberflächenanforderungen erschweren.

Geben Sie das gewünschte Ergebnis an, anstatt nur nach „kohlenstoffgefülltem PEEK“ zu fragen. Zu den nützlichen Eingaben gehören Radiallast, Axiallast, freitragende Spannweite, Temperaturbereich, Gleitgeschwindigkeit, passendes Material, Arbeitszyklus, chemische Medien und ob das Rohr statische Ladung ableiten muss. Ideal Plastic gibt für sein kohlefaserverstärktes PEEK-Angebot Steifigkeitswerte im Bereich von 8 bis 12 GPa an. Betrachten Sie diesen Bereich als Orientierungshilfe auf Produktebene und nicht als Ersatz für ein sortenspezifisches Datenblatt oder eine Designvalidierung.

Optionen für LCF-, SCF- und CF30-PEEK-Rohre

Der Fasergrad hat mehr Einfluss als nur das Etikett. LCF bedeutet lange Kohlenstofffaser; SCF bedeutet kurze Kohlenstofffaser. Längere Fasern können dort nützlich sein, wo Verstärkungseffizienz und Steifigkeit Priorität haben, während Verbindungen mit kurzen Fasern besser für die konventionelle Verarbeitung und detailliert bearbeitete Profile geeignet sein können. Das tatsächliche Ergebnis hängt von der Faserorientierung, den Form- oder Extrusionsbedingungen, der Wandstärke und der Bearbeitung ab.

„CF30“ bezeichnet üblicherweise eine PEEK-Verbindung mit etwa 30 % Kohlenstofffasern, die Bezeichnung sollte jedoch mit dem Lieferanten bestätigt werden. Fragen Sie, ob es sich bei dem angegebenen CF30-PEEK-Rohr um LCF oder SCF handelt, welche Toleranzen nach der Bearbeitung gelten und welche Eigenschaftsdaten genau zu dieser Verbindung gehören. Dies verhindert einen häufigen Kauffehler: den Vergleich zweier Materialien anhand des Kohlenstoffanteils und dabei die unterschiedlichen Faserformen und Herstellungswege außer Acht zu lassen.

Bestätigen Sie vor der Bestellung die Rohr-, Rohr-, Profil- und bearbeiteten Abmessungen

Geben Sie Außendurchmesser, Innendurchmesser, Wandstärke, Länge, Toleranz und Oberflächenbeschaffenheit an

„PEEK-Rohr“ und „PEEK-Rohr“ werden bei der Lieferantensuche oft synonym verwendet, das Angebot bedarf jedoch noch einer genauen Maßdefinition. Geben Sie den Außendurchmesser (OD), den Innendurchmesser (ID), die Wandstärke oder deren Berechnung, die Schnittlänge, die Menge, die Toleranz, den Endzustand und die Anforderungen an die Oberflächenbeschaffenheit an. Geben Sie an, ob die Abmessungen extrudiert, geschnitten oder bearbeitet geliefert werden.

Ideal Plastic nennt für seine kohlenstofffaserverstärkten PEEK-Rohre Standardlängen von 1.000 mm und 3.000 mm sowie eine angegebene Toleranz von ±0,02 mm. Bestätigen Sie, welche Abmessungen diese Toleranz abdeckt. Eine enge Toleranz des Außendurchmessers bedeutet nicht automatisch, dass der Innendurchmesser, die Konzentrizität, die Geradheit oder die Endrechtwinkligkeit die gleiche Toleranz aufweisen.

Verwenden Sie eine zeichnungsbasierte Bemaßungsprüfung, um Passungsfehler zu vermeiden

Senden Sie eine Zeichnung, wenn das Rohr über eine Welle, in ein Gehäuse oder in eine Dichtungs- oder Lagerbaugruppe passt. Markieren Sie die kritischen Funktionen, anstatt sich auf eine Katalogbeschreibung zu verlassen. Die Überprüfung sollte Folgendes umfassen:

• Außen- und Innengrenzen, einschließlich der erforderlichen Wandstärke;
• Konzentrizität, Geradheit und zulässige Ovalität, sofern die Montage davon abhängt;
• Schnittlänge, Endrechtwinkligkeit, Fasen, Nuten, Löcher oder andere bearbeitete Details;
• Materialqualität, LCF- oder SCF-Konstruktion und Kohlenstofffaseranteil;
• Prüfmethode, Probenahmeplan, Verpackung und Dokumentation.

Bei kundenspezifischen Abmessungen von Carbonfaser-PEEK-Rohren ist eine Überprüfung der Zeichnung in der Regel sinnvoller, als nur nach der nächstgelegenen Nenngröße zu fragen. Es deckt Passungsrisiken vor der Produktion auf und gibt dem Lieferanten eine klare Grundlage für Werkzeugausstattung, Bearbeitung und Inspektion.

Veröffentlichte Leistungsdaten und die Grenzen des Vergleichs

Ideal Plastic gibt für seine Produktinformationen zu kohlenstofffaserverstärktem PEEK eine Wärmeformbeständigkeitstemperatur von über 315 °C und eine Dauergebrauchstemperatur von bis zu 260 °C an. Diese Zahlen geben Aufschluss über die Hochtemperaturfähigkeit, sie bedeuten jedoch nicht, dass ein Rohr seine maximale mechanische Belastung dauerhaft bei 260 °C tragen kann. Belastung, Wandstärke, Einwirkungszeit, Spannungskonzentration und Montage wirken sich alle auf die nutzbare Designtemperatur aus.

Die gleiche Vorsicht gilt hinsichtlich der Verschleiß- und Chemikalienbeständigkeit. Kohlenstoffgefülltes PEEK ist für anspruchsvolle Reibungs-, Verschleiß-, Belastungs- und Chemikalieneinwirkungsbedingungen konzipiert, die Leistung hängt jedoch von der Gegenfläche, dem Druck, der Geschwindigkeit, der Schmierung, der Temperatur und der tatsächlichen Chemikalienkonzentration ab. Eine Erklärung zur chemischen Kompatibilität von PEEK sollte nicht als Genehmigung für jede Lösungsmittelmischung, Prozessflüssigkeit oder jeden Temperaturzyklus betrachtet werden.

Verwenden Sie veröffentlichte Werte, um die Materialauswahl einzugrenzen, und überprüfen Sie dann die genaue Qualität. Fordern Sie ein Datenblatt, ein Muster oder eine Anwendungsbewertung an, wenn die Folgen eines Ausfalls schwerwiegend sind. Ideal Plastic gibt an, dass kostenlose Muster verfügbar sind, die eine Passprüfung oder einen kontrollierten Prototypentest vor einer größeren Bestellung unterstützen können.

Anwendungen für Hochtemperatur-, Verschleiß-, chemische und statische Kontrollsysteme

Carbonfaser-PEEK-Rohre sind ein starker Kandidat für Industriesysteme, die Wärme mit mechanischer Beanspruchung kombinieren. Typische Bewertungsbereiche sind:

• Tragende oder übertragende Teile:Kohlefaser kann im Vergleich zu gewöhnlichem reinem PEEK die Steifigkeit erhöhen und die Durchbiegung verringern.
• Verschleißorientierte Baugruppen:Der Verbundwerkstoff eignet sich für Anwendungen mit Reibung und Verschleiß, das Gegenmaterial und die Druck-Geschwindigkeits-Belastbarkeit müssen jedoch noch überprüft werden.
• Hochtemperaturschläuche:Die angegebenen 260 °C-Dauerbetriebswerte und HDT über 315 °C stellen einen Ausgangspunkt für das thermische Screening dar und stellen keinen vollständigen Entwurfsgrenzwert dar.
• Chemische Prozesskomponenten:Bewerten Sie das spezifische Medium, die Konzentration, die Temperatur und die Einwirkungsdauer, anstatt sich auf das Wort „chemikalienbeständig“ zu verlassen.
• Aufladungsempfindliche Geräte:Der angegebene niedrige Volumenwiderstand kann relevant sein, wenn es auf die Ladungsableitung ankommt. Bestätigen Sie die Erdungs- und elektrischen Testanforderungen für das fertige Teil.

Auch Kohlefaser wird häufig mit Glasfaser verglichen. Die bessere Wahl hängt von den Zieleigenschaften ab: Kohlenstoffgefülltes PEEK wird im Allgemeinen dann ausgewählt, wenn Steifigkeit, Gewicht, Verschleißverhalten oder elektrische Verlustleistung wichtiger sind, während für die endgültige Entscheidung vergleichbare Gütedaten und nicht nur die Namen der Füllstoffe erforderlich sind.

Fordern Sie von Ideal Plastic ein verifiziertes Angebot für Carbonfaser-PEEK-Rohre an

Senden Sie Ideal Plastic die Zeichnung oder eine klare Spezifikation für Ihr Produktkohlefaserverstärkte PEEK-Rohre. Berücksichtigen Sie Anwendungstemperatur, Belastung, Reibungs- oder Verschleißbedingungen, chemische Medien, statische Kontrollanforderungen, Außendurchmesser, Innendurchmesser, Länge, Toleranz, Menge und Lieferziel.

Bitten Sie im Angebot darum, den Kohlenstofffaseranteil, die LCF- oder SCF-Konstruktion, geltende Maßtoleranzen, Prüfdokumente, Musterverfügbarkeit und die Angabe, ob das Teil als Rohr geliefert oder durch maschinelle Bearbeitung fertiggestellt wird, anzugeben. Ideal Plastic liefert aus Guangzhou, China, halbfertige und bearbeitete PEEK-Profile, einschließlich Rohren und kundenspezifischen Komponenten, mit Standard- oder kundenspezifischen Lieferzeiten für internationale Kunden.

Für eine erste Rezension nutzen Sie dieAngebotsseite für kundenspezifische Carbonfaser-PEEK-Rohreund die Zeichnung beifügen. Eine verifizierte Qualitäts- und Dimensionsprüfung spart in der Regel mehr Zeit als die Auswahl eines CF30-Rohrs mit Nennwert und die Korrektur der Passform nach der Produktion.
